概述： 单价：23800元/台 （注：电脑单位自备）

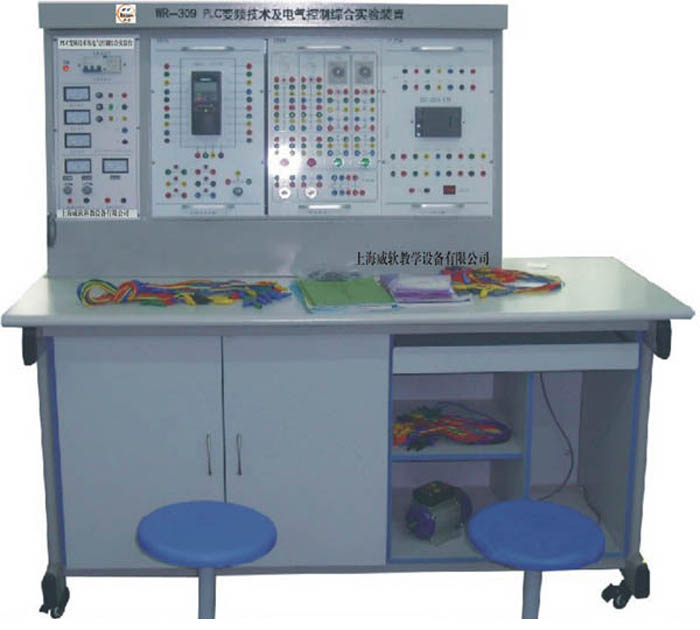

本装置集电气控制、可编程控制器（PLC）、变频调速器于一体，单元挂箱组合设计，结构合理，功能齐全，实验方便。整套设备硬件、软件配置齐全，每个机种都可以单独进行实验操作训练，也可以进行可编程控制器（PLC）、变频调速器的组合功能应用实验，使学生全面地，系统地掌握可编程控制器（PLC）、变频调速器的结构原理、组合配置、综合应用、安装操作及检测维护。该设备对实验中所涉及的电源、仪器仪表采取可靠保护，同时设置了可靠的人身安全保护体系，该实验装置性能优越，是各大中专院校实验室建设的最佳选择。
主要特点：
1、三相四线制（或三相五线制）电源输入，总电源由漏电保 护开关控制，设有三相陶瓷熔断器。
2、控制屏电源由急停按钮进行急停控制。
3、屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，切断总电源，确保实验进程安全。
4、屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。
5、实验连接线采用封闭护套结构，使用安全、可靠，防触电。
器材配置
PLC实验模块一：配有基本指令练习、LED数码显示、装配流水线、水塔水位、天塔之光等模拟实验电路。
PLC实验模块二：配有十字路口交通灯、液体混合装置、邮件分拣、4层电梯控制等模拟实验电路。
PLC实验模块三：配有自动洗衣机控制系统、自动冲压系统、电镀控制系统、自动售货机系统、继电器控制等实验电路
PLC可编程序控制器主机挂箱：配备配备采用西门子公司的40点S7-226继电器型可编程控制器，将全部接线端子引出到面板上的安全插座，方便实验连线。可进行组态棒图网络教学：采用MCGS工控组态软件，打开软件编辑环境，任何实训都可以编辑出形象直观、动感强、教学效果好的组态棒图，并进行实训动态跟踪教学。
变频器挂箱:采用西门子公司MM420 0.4KW/380V三相变频器，电压三相交流380V供电，频率控制范围0.2Hz～400Hz，内置EMC滤波器，输出功率0.4kW。集成RS485通讯接口，正泫波PWM方式（具有V/F控制、矢量控制、无传感器矢量速度/转矩控制）等工作模式；能实现速度定位和动态显示功能，具备输入缺相、电压不足、过电压断路、瞬时停电、断线检测、位置误差、失速防止等保护功能
继电控制实验挂箱一
配备交流接触器2只带通电指示，热继电器1只，时间继电器2只带通电指示，控制按钮4只。行程天关2只。
三相异步电动机：180W/380V，铝合金外壳。
实验器材配置
1、实验桌一张，采用钢木结构，外形美观大方
2、实验台：设有各种电源及漏电保护装置。
3、PLC主机实验挂箱（采用西门子公司的40点S7-226继电器型主机)
4、PLC模拟实验电路挂箱一
5、PLC模拟实验电路挂箱二
6、PLC模拟实验电路挂箱三
7、变频器实验挂箱（采用西门子公司0.4KW/380V三相变频器）
8、电气控制实验挂箱一
9、交流三相异频电动机（180W/铝合金外壳）
10、 实验导线一套
配置：可编程控制器实训装置的配置（共2套，每套清单如下）
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
1 |
实训桌台 |
套 |
1 |
钢木结构；实训桌：1600 mm×700 mm×700mm；
实训台：1600 mm×230 mm×750mm；可放置计算机并进行操作 |
|
2 |
计算机 |
套 |
1 |
学校自备 |
|
3 |
学生凳 |
张 |
2 |
|
|
4 |
电源单元 |
台 |
1 |
三相AC380V，1组；AC220V，2组；±12V，1组；24V，1组 |
|
5 |
PLC主机单元 |
套 |
1 |
西门子S7-200 CPU 226 AC/DC/RELAY 24入/16出；继电器型 |
|
6 |
PLC实训单元(14块) |
套 |
1 |
1、模拟电机正反转控制
2、电视模拟发射塔
3、交通灯控制系统
4、自动送货装车系统
5、水塔水位自动控制
6、自动成型机系统
7、多液体自动控制系统
8、自动冲压机控制系统
9、电梯模拟控制系统
10、邮件自动分拣系统
11、自动洗衣机控制系统
12、电镀控制系统
13、自动售货机系统
14、继电器控制实验 |
|
7 |
PLC仿真实训系统 |
套 |
1 |
|
|
8 |
PC/PPI通讯电缆 |
根 |
1 |
长2000mm；用于PLC主机与计算机之间的通讯（西门子通讯电缆） |
|
9 |
串口延长电缆 |
根 |
1 |
长1500mm；作为通讯电缆的延长线。 |
|
10 |
RS232/RS232通讯电缆 |
根 |
1 |
长2000mm；作为仿真单元与计算机之间的通讯（串口线） |
|
11 |
电源线 |
根 |
2 |
PLC仿真实训系统：1根，PLC主机单元：1根（国标） |
|
12 |
安全插拔线（电工连线） |
套 |
1 |
3根：长1000mm；52根：长600mm；8根：长400mm |
|
13 |
实操单元板 |
块 |
1 |
与西门子S7-200 CPU 226配套使用 |
|
14 |
变频器单元 |
块 |
1 |
西门子MM420，0.37kW，加BOP面板 |
|
15 |
学习资料 |
本 |
1 |
《深入浅出 西门子S7-200PLC》 |
|
16 |
编程软件 |
套 |
1 |
STEP 7-MicroWIN V4.0 SP3 |
|
17 |
PLC实训单元程序 |
套 |
1 |
|
|
18 |
学习资料 |
本 |
1 |
《深入浅出 西门子S7-200PLC》 |
|
19 |
实训指导手册 |
套 |
1 |
|
|
20 |
电源插板 |
只 |
1 |
|
|
21 |
安装辅材 |
套 |
1 |
根据实际配置网线、RJ45水晶头、交换机、实验台电源线等 |
3.3 技术参数
3.3.1 电源：三相五线 AC 380 V±10% 50 Hz
3.3.2 外形尺寸：长（mm）×宽（mm）×高（mm）＝1600×700×1450
3.3.3 整机容量：≤1kVA
3.3.4 可以配置计算交换机及网线等联网设备，组成实验室计算机网络教室；
3.3.5 安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
实验项目
PLC实验项目
1、基本指令的练习
2、模拟电机正反转控制
3、模拟霓红灯控制
4、电视模拟发射塔
5、交通灯控制系统
6、自动送货装车系统
7、水塔水位自动控制
8、自动成型机系统
9、多液体自动控制系统
10、自动冲压机控制系统
11、电梯模拟控制系统
12、邮件自动分拣系统
13、自动洗衣机控制系统
14、五相步进电机的模拟控制
15、电镀控制系统
16、自动售货机系统
17、继电器控制实验
变频控制实验项目
1、面板功能参数设置与操作实训
2、多段速度选择变频调速实训
3、面板操作的变频器开环调速实训
4、外部模拟量控制变频器开环调速实训
5、变频器报警与保护功能实训
电气控制实验项目
电拖实验项目：
1、接触器点动控制线路
2、接触器自锁控制线路
3、点动控制又可自锁控制线路
4、接触器联锁正反转控制线路
5、按钮联锁正反转控制线路
6、按钮和接触器双重联锁正反转控制线路
7、启动顺序控制线路(一)
8、启动顺序控制线路(二)
9、停止顺序控制线路
综合控制实验项目
1、PLC电动机单向点动控制
2、PLC电动机单向连续运转控制
3、PLC电动机单向连续带点动控制
4、PLC电动机多地控制
5、PLC电动机顺序控制
6、PLC电动机双重联锁正、反转控制
7、PLC自动往复控制
8、PLC电动机串电阻降压启动控制
9、PLC电动机Y-△降压启动控制
10、PLC控制变频器实验 |
