产品中心   当前位置:首页 > 产品中心
产品名称:

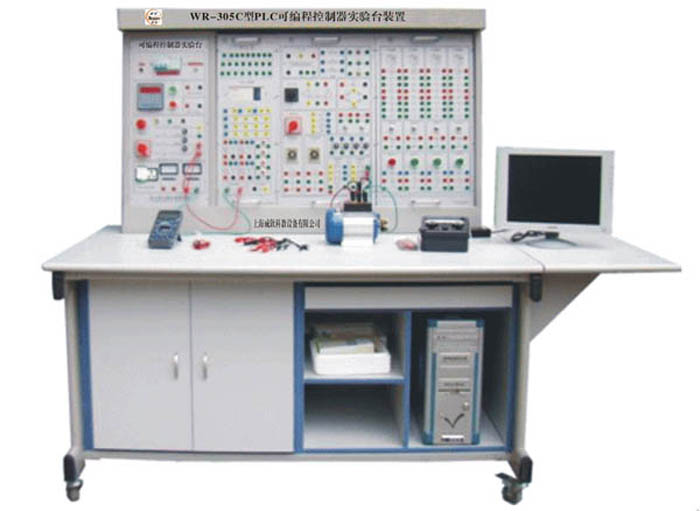

PLC可编程控制器实验装置
型   号:
WR-305C
产品编号:
42623465416
产品类别:
PLC单片机控制实验台
   产 品 说 明
一、概述        单价:14500元/台   (注:电脑单位自备)
   WR-305C型PLC可编程控制器实验装置吸收了国内国外先进教学仪器的优点,充分考虑了实验室的现状和未来的发展趋势,从性能上和结构上进行了创新,采用挂箱式结构,简洁明了,布局合理,使用方便灵活。对实验中所涉及的电源、仪器仪表采取可靠保护,同时设置了可靠的人身安全保护体系。本装置集PLC编程逻辑控制器、通信编辑器、编程软件、模拟控制实训挂箱于一体,综合性强、功能齐全。PLC部分可直观地进行基本指令训练、多个应用广泛的PLC实际应用模拟、实际控制训练,同时也为了高层次的设计开发实验实训提供良好的条件。
PLC选用三菱公司的FX1N-40MR(40点) 主机,完全满足实验需求。是各大中专院校实验室建设的最佳选择。
二、技术指标:
1、外型尺寸:160 x 70 x 150 cm3
2、工作电源:交流三相四线380±5%   50HZ
3、输入功率:<1.5KVA
4、输出电源:三相四线380V,单相220V连续可调输出,电压电流表指示。
   直流稳压24伏输出,带短路保护功能。
5、人身安全保护功能:电流型漏电保护、电压型漏电保护和防触电实验导线。
6、实验桌:钢木结构,铁质喷塑,耐磨防火面板,设有抽屉、柜子用于存放工具、配件等。
7、PLC选用三菱公司的FX1N-40MR(40点) 主机。(可根据学校需要选配其他品牌的主机,如西门子、松下、欧姆龙等。)
9、三相异步电动机:铝合金外壳,180W。
10、PLC实验模块三块(14个实验模块):
模拟电机正反转控制
电视模拟发射塔
交通灯控制系统
自动送货装车系统
水塔水位自动控制
自动成型机系统
多液体自动控制系统
自动冲压机控制系统
电梯模拟控制系统
自动洗衣机控制系统
电镀控制系统
自动售货机系统
电梯自控系统
继电器控制系统
11、电机正反转实际控制
三、特点
1.装置采用挂箱式结构 更换实验挂箱便捷,如需扩展功能或开发新实验,只需添加实验挂箱即可,永不淘汰。
2.实验连接即可采用高可靠自锁紧安全型接插线单线逐点连接,以提高动手动脑能力,加深了解PLC的结构功能。
四、实验项目
  1、基本指令的练习
2、模拟电机正反转控制
3、电视模拟发射塔
4、交通灯控制系统
5、自动送货装车系统
6、水塔水位自动控制
7、自动成型机系统
8、多液体自动控制系统
9、自动冲压机控制系统
10、电梯模拟控制系统
11、自动洗衣机控制系统
12、电镀控制系统
13、自动售货机系统
   14、继电器控制
  15、电梯自控系统
  16、电机实物正反转控制
