产品名称:

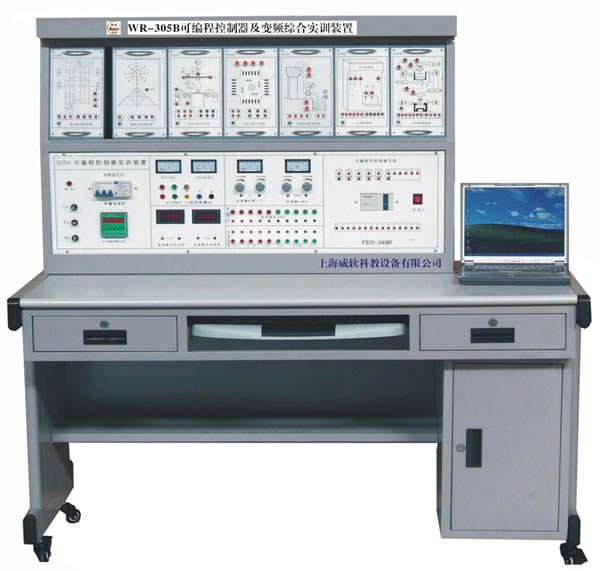

可编程控制器及变频综合实训装置
型   号:
WR-305B
产品编号:
4262348716
产品类别:
PLC单片机控制实验台
   产 品 说 明


单价:14800元/台(注:电脑单位自备)
本实训装置适用于中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的必修课程《可编程控制器技术》、《电器及PLC控制技术》《变频技术》或选修课程《PLC及其应用》的教学与实训。
该可编程控制器(PLC)实训装置也适合技工学校机电类专业《可编程控制器技术》课程的实习,还适合职业培训学校的安装、维修电工中级班,安装、维修电工高级班,安装、维修电工技师班,安装、维修电工高级技师班的培训和实操。
1、该可编程控制器(PLC)实训装置的配置三菱公司FX1N-40MR型主机  24入/16出;继电器型,配套编程电缆及编程软件,在本装置上可直观地进行PLC的基本指令和应用指令的练习。PLC实际应用的模拟实验及实物实验,实验对象形象逼真。
2、三菱 S520变频器模块:变频器采用三菱S520/0.4KW变频器。包含电位器一只,钮子开关5只,船型开关一只,保险丝一只。模块材料:高强度塑料外壳,铝塑面板,图案、文字符号采用进口油墨丝印。
3、单相电容起动电动机,三相鼠笼异步电动机,三相双速异步电动机各一台。
4.2  实验内容
可编程控制器实训装置可以完成的实训项目:
1、基本指令的练习
2、模拟电机正反转控制
4、电视模拟发射塔
5、交通灯控制系统
6、自动送货装车系统
7、水塔水位自动控制
8、自动成型机系统
9、多液体自动控制系统
10、自动冲压机控制系统
11、电梯模拟控制系统
12、邮件自动分拣系统
13、自动洗衣机控制系统
14、电镀控制系统
15、自动售货机系统
16、继电器控制实验
17、软件的仿真控制
4.3  装置配置
序号
名称
单位
数量
备注
1
实训桌
1
钢木结构;实训桌:1600mm×700mm×750mm;
实训台:1500mm×230mm×700mm;可放置计算机并进行操作
2
计算机
1
学校自备
3
学生凳
2
铁脚。ABS凳面
4
实验台
1
三菱公司FX2N C48MR型主机
5
PLC实训单元(14块)
1
1、模拟电机正反转控制
2、电视模拟发射塔
3、交通灯控制系统
4、自动送货装车系统
5、水塔水位自动控制
6、自动成型机系统
7、多液体自动控制系统
8、自动冲压机控制系统
9、电梯模拟控制系统
10、邮件自动分拣系统
11、自动洗衣机控制系统
12、电镀控制系统
13、自动售货机系统
14、继电器控制实验
6
仿真软件
1

8
PC/PPI通讯电缆
1
长2000mm;用于PLC主机单元与计算机之间的通讯
9
编程软件
1

10
PLC单元程序
1

11
网络软件
1

12
实训指导手册
1

13
电源插板
1

14
安装辅材
1
根据整个教室实际配置网线、RJ45水晶头、交换机、实验台电源线等
15
变频器挂箱
1
三菱E740/0.75KW
16
三相异步电机
1
380V/180W
17
单相电容式电机
1
180W
18
三相双速电机
1
180W
4.4  技术参数
4.1  电源:三相四线 AC 380 V±5%  50 Hz;
4.2  外形尺寸:长(mm)×宽(mm)×高(mm)=1600×700×1450;
4.3  整机容量:≤0.3 kVA;
4.4  实训装置由控制屏、实训桌、主机实训组件、实训模块、三相鼠笼异步电机、十字路口交通灯模型等组成。
4.5  控制屏(铝制面板)
4.6  交流电源控制单元
三相四线380V交流电源经空气开关后给装置供电,电网电压表监控电网电压,设有带灯保险丝保护,控制屏的供电由漏电保护开关控制
提供三相四线380V、单相220V电源各一组,由启停开关控制输出,并设有保险丝保护。
4.7  定时器兼报警记录仪
定时器兼报警记录仪,平时作时钟使用,具有设定时间、定时报警、切断电源等功能;还可自动记录由于接线或操作错误所造成的漏电告警次数。
4.8  直流电源、直流电压/电流表、逻辑电平输出及指示等
直流电压:0~15V可调输出;直流电流:0~20mA可调输出;直流数字电压表/电流表:电压表量程0~200V、输入阻抗为10MΩ、精度0.5级,电流表量程0~200mA、精度0.5级;同时设有逻辑电平输出(点动、自锁)、逻辑电平指示。
4.9  实训桌
实训桌为铁质喷塑结构;桌面为防火、防水、耐磨高密度板;带锁抽屉,用于放置工具及资料,电脑桌联体设计。
4.10  安全保护措施:实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
4.11  PLC仿真实训软件主要功能和特点
(1)通过FLASH虚拟环境实时显示PLC的运行状态
(2)可以实现PLC虚拟接线,并对接线进行错误检查
(3)PLC编程训练、PLC程序编写测试等功能
(4)实现PLC运行模拟,对错误程序进行检查
4.12  网络教学软件主要功能和特点(由学校自行组网)
(1)教师机:广播教学(教师演示)、语音教学、语音对讲、学生演示、监控转播、屏幕录制、屏幕回放、黑屏肃静、网络影院、文件分发、电子教鞭、班级模型、系统设置、远程命令、远程设置、远程消息、清除举手、清除未登录学生机、查看学生属性、系统锁定、可选窗口显示模式。
(2)学生机:电子举手、远程消息、窗口接收广播、可选窗口显示模式。
(3)路由器:具有组播转发功能,在需跨越多个物理网段进行教学时可选择安装。
