产品名称:

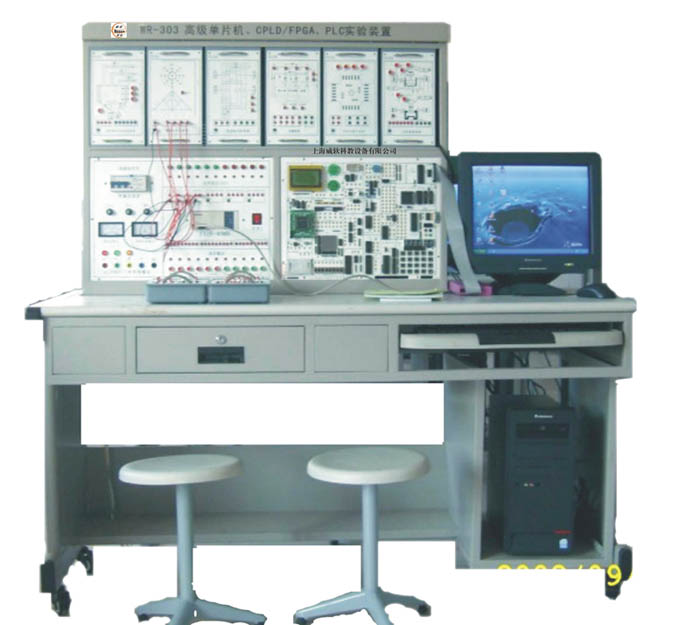

单片机、EDA、PLC、变频、触摸屏综合实验装置
型   号:
WR-303C
产品编号:
42623521816
产品类别:
PLC单片机控制实验台
   产 品 说 明


     单价:32500元/台(注:电脑单位自备)
    该装置是我公司生产的功能最为强大的单片机、CPLD、FPGA、EDA、PLC、变频器、触摸屏综合实验仪,提供了几乎所有最实用、新颖的接口实验。该系统采用开放式、模块化结构,实验方式非常灵活,各项性能指标极其优秀。是《MCS-51/196单片机原理与接口》、《单片机控制技术》、《可编程控制器》、《PLC》《C8051Fxxx高速SOC单片机原理及应用》、《触摸屏》、《变频器》、《EDA》等课程教学的最佳配套实验设备,为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境。是目前教仪市场不可多得的性价比极高的微处理综合开发实验设备。系统提供了DOS,32位汇编,WIN32及驱动的所有源程序及相关的电子文档和PPT演示,还提供了大量的实用资料,如汇编,DDK,SOFTICE等教材,32位的汇编可在VC++6.0中进行调试运行,极大地方便用户的开发.
一、系统组成:

单片机、CPLD/FPGA:
1、系统配置性能优越的51/96通用仿真器;由主板,核心板及下载器组成;
2、输入接口(单次脉冲源,两路0—5V可调电源,时钟发生器,8位拨码开关, 555信号源,8位查询式键盘, 4×4阵列式键盘
3、输出接口:扬声器驱动,串行静态显示,动态扫描显示,128×64点阵图文液晶显示模块,16位逻辑电平显示, I2C总线时钟,十字路口交通灯/  汽车信号转弯灯/舞台灯,继电器控制,
2只8×8双色点阵显示,蜂鸣器控制。
4、通信接口芯片: USB1.1通信接口, CAN2.0通信接口,以太网通信接口,RS232通信接口,RS485通信接口,USB2.0通信接口,红外线无线接口;
5、常用接口芯片:74LS164串转并接口,74LS165并转串接口,8255接口,8155接口,8253定时器/计数器扩展接口,8250和8251异步通信接口,MAX813看门狗接口,I2C总线接口, AD/DA转换,实时时钟/日历控制(6组),温度传感器与温度控制,红外收发电路,8279键盘扫描,74LS138译码器,v/F转换电路,语音芯片ISD1420;
6、存储器接口芯片: SRAM62256数据存储器, I2C(AT24C02)接口,93C46存储器,(27C512)程序存储器
7、常用设备:直流电机驱动,步进电机驱动,扬声器,蜂鸣器,继电器,继电器, DS18B20温度控制
8、开发工具:单片机仿真器,ISP烧录器。
9、上位仿真软件支持汇编和C语言。
10、数据转换:并行A/D, D/A转换接口,串行A/D, D/A转换接口;
11、含电源模块,能提供各模块的电源需求。
12、配置足够配套接线。
4、配有适应WindowsMe/2000/xp等操作平台的调试软件。

PLC      可编程序控制器:
1、三菱FX1N-40MR主机,输入开关12点,输入按钮12点
2、输出继电器及指示灯指示,安全接口接出;
3、实训箱含12V、24V电源输出;
4、连接导线:连接实训箱和电力拖动板用导线20根;连接实训箱上各接点用导线40根;
5、输入输出通过继电器隔离。
6、PLC实验电路:1、基本指令的练习、模拟电机正反转控制、模拟霓红灯控制、电视模拟发射塔、交通灯控制系统、自动送货装车系统、水塔水位自动控制、自动成型机系统、多液体自动控制系统、自动冲压机控制系统、电梯模拟控制系统、邮件自动分拣系统、自动洗衣机控制系统、电镀控制系统、自动售货机系统、继电器控制实验
变频器挂箱(三菱):
采用三菱公司FR-700 0.4KW/380V三相变频器,频率控制范围0.2Hz~400Hz,内置EMC滤波器,输出功率0.4kW。集成RS485通讯接口,正泫波PWM方式(具有V/F控制、矢量控制、无传感器矢量速度/转矩控制)等工作模式;能实现速度定位和动态显示功能,具备输入缺相、电压不足、过电压断路、瞬时停电、断线检测、位置误差、失速防止等保护功能
继电控制实验挂箱一
配备交流接触器2只带通电指示,热继电器1只,时间继电器2只带通电指示,控制按钮4只。行程天关2只。
三相异步电动机:180W/380V,铝合金外壳。
触摸屏模块
    采用昆仑通态(MCGS)触摸屏TPC7062E,是一套以嵌入式低功耗CPU为核心(主频400MHz)的高性能嵌入式一体化工控机。该产品设计采用了7英寸高亮度TFT液晶显示屏(分辨率800×480),四线电阻式触摸屏(分辨率4096×4096),同时还预装了微软嵌入式实时多任务操作系统WinCE.NET(中文版)和MCGS嵌入式组态软件(运行版)。
二、主要特点
1、该实验仪基于一种灵活多变开放式的构思,所有电路单元尽可能独立开放,提高实验的自由度,灵活性,各单元模块可组成多种多样功能各异的实验电路,可给学生留下创造性的发展空间,极大地提高了资源利用率,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。
2、系统支持二种工作方式:一是联机运行:在与上位软件联机的状态下实现各种调试和行运的操作,二是脱机运行:系统配有管理监控,在无电脑的情况下,系统可以自动切换到脱机管理状态,用户可轻松调用实验程序的EPROM完成50多个实验。
三、实验项目
(一)单片机实验系统
1、软件实验
(1)清零程序;                       (2)拆字程序;         (3)拼字程序;
(4)数据区传送子程序;               (5)数据排序实验;     (6)查找相同数据个数;
(7)无符号双字节快速乘法子程序;  (8)多分支程序;         (9)脉冲计数实验;
(10)电脑时钟实验。
2、硬件实验
(1)P1口亮灯实验;
(2)P1口转弯灯实验;
(3)P3.3口输入,P1口输出实验;
(4)工业顺序控制实验;
(5)8255 A、B、C口输出方波实验;
(6)8255 PA口控制PB口;
(7)8255控制交通灯;
(8)简单I/O扩展实验;
(9)A/D0809转换实验;
(10)D/A0832转换实验;
(11)8279键盘显示实验;
(12)I2C储存卡读写实验;
(13)继电器控制实验;
(14)步进电机控制;
(15)8253方波实验;
(16)小直流电机调速实验;
(17)16*16 LED点阵显示实验;
(18)8250可编程异步通讯接口实验(自发自收);
(19)8251可编程通讯接口实验(与PC机);
(20)单片机RS232/485串行发送实验(双机通讯);
(21)单片机RS232/485串行接收实验(双机通讯);
(22)温度压力实验;
(23)DS18B20单总线温度测量实验
(24)PWM实验
(25)射极跟随器
(二)EDA/CPLD/FPGA实验系统
 模块实验:
(1)A/D 0809模数转换器实验;
(2)D/A 0832数模转换器实验;
(3)步进电机控制实验;
(4)16*16 LED点阵显示实验;
(5)电子时钟实验;
(6)数码管静态显示实验;
(7)4*4键盘扩展实验;
(8)128*64 LCD液晶显示实验;
(9)电子音乐演奏实验;
(10)RS232串口发送实验(SEND);
(11)RS232串口接收实验(RECEIVE);
(12)单片机总线接口实验;
(13)异步串口通讯(UART)
(三)PLC实验项目
1、基本指令的练习
2、模拟电机正反转控制
3、模拟霓红灯控制
4、电视模拟发射塔
5、交通灯控制系统
6、自动送货装车系统
7、水塔水位自动控制
8、自动成型机系统
9、多液体自动控制系统
10、自动冲压机控制系统
11、电梯模拟控制系统
12、邮件自动分拣系统
13、自动洗衣机控制系统
14、电镀控制系统
15、自动售货机系统
16、继电器控制实验
变频控制实验项目
1、面板功能参数设置与操作实训
2、多段速度选择变频调速实训
3、面板操作的变频器开环调速实训
4、外部模拟量控制变频器开环调速实训
5、变频器报警与保护功能实训
电气控制实验项目
1、接触器点动控制线路
2、接触器自锁控制线路
3、点动控制又可自锁控制线路
4、接触器联锁正反转控制线路
5、按钮联锁正反转控制线路
6、按钮和接触器双重联锁正反转控制线路
7、启动顺序控制线路(一)
8、启动顺序控制线路(二)
9、停止顺序控制线路
PLC控制三相异步电机实验项目
1、PLC电动机单向点动控制
2、PLC电动机单向连续运转控制
3、PLC电动机单向连续带点动控制
4、PLC电动机多地控制
5、PLC电动机顺序控制
6、PLC电动机双重联锁正、反转控制
7、PLC自动往复控制
8、PLC电动机串电阻降压启动控制
9、PLC电动机Y-△降压启动控制
10、PLC控制变频器实验
11、触摸屏的基本操作
12: 触摸屏与PLC控制实验
13:触摸屏与变频器的控制实验
14:触摸屏与PLC、变频器的综合控制实验
