1 概述
该实验系统将单片机和PLC合二为一，共用一台电脑，大大地节省了设备投资和空间，效果显著。为了适应大专院校、中专、电大、职业高中及单片机培训班的教学实验需要，我公司推出的WR-150单片机、PLC实验台，该系统设计了十几种实验线路，多种源语言调试程序，使用方便，同时具有很强的仿真开发功能，为学习《单片机原理及应用》及PLC课程提供了一个很好的实验环境。
 2 结构与性能 2.1 单片机功能
概述
本单片机实验装置所有I/O口全部引出，实验模块化，模块之间联接灵活、统一，并且提供proteus配套仿真图，全部接线透明化，学生可以充分的对单片机硬件原理理解,也可以通过自主编写程序来加深理解。能够完成I/O接口实验，A/D转换，D/A转换，LED\LCD\点阵模块实验，电机控制等、专为课程设计、毕业设计和单片机竞赛的开发平台，能够满足电子工程专业等不同层次的基础实验教学，能够提供课程设计，毕业设计，课题设计等实训教学。
功能简介
1、STC89C52单片机简介：
l 高速：1个时钟/ 机器周期，增强型8051 内核，速度比普通8051 快8～12倍
l 宽电压：5.5～3.8V，2.4～3.8V （STC12LE5410AD 系列）
l 低功耗设计：空闲模式，掉电模式 （可由外部中断唤醒）
l 擦写次数 10万次以上,高抗静电（E S D 保护 ）
l 宽电压，不怕电源抖动
l ISP / IAP，在系统可编程/ 在应用可编程,无需编程器/ 仿真器
l 宽温度范围,-40℃～85℃
l 2个硬件 16位定时器，兼容普通8051 的定时器。
l 完全兼容MCS51系列单片机8051、89C51、89C52、89S51、89S52。
2、实验板所有I/O口全部外引，所有实验模块均为独立模块，学生可自由搭接线路。可自由接线。
3、实验台上包括ADC0809、DAC0832等 A／D、D／A转换电路以及键盘、数码显示、发光二极管显示、逻辑电平开关、汉字点阵显示、液晶LCD1602、12864显示等微机接口电路。
|
输出接口 |
8只发光二极管显示 |
|
6 位数码管显示 |
|
LCD1602显示 |
|
四片8×8LED点阵显示 |
|
128×64点阵图文液晶显示 |
|
继电器驱动 |
|
扬声器驱动 |
|
直流电机驱动 |
|
步进电机驱动 |
|
数据转换 |
并行A/D转换（ADC0809）接口 |
|
并行D/A转换（DAC0832）接口 |
|
串转并 |
|
并转串 |
|
输入接口 |
8个开关输入 |
|
4个独立按键输入 |
|
矩阵键盘输入 |
|
网络通信实验 |
标准RS232用户通信 |
|
系统通信 |
|
扩展模块 |
40脚紧锁插座，方便自由扩展实验 |

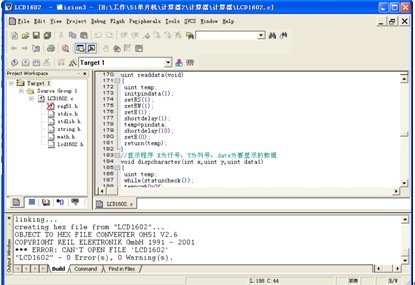

4、使用keil μVision编程,提供keil使用手册，用举例的方式详解keil的使用，确保学生更好的掌握单片机编程要则。

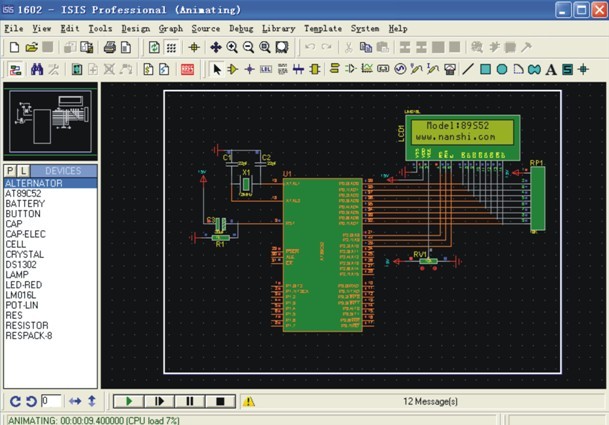

5、提供单片机硬件接口仿真软件proteus 7.5，提供proteus使用手册，用举例的方式详解proteus的使用，确保学生更好的掌握单片机仿真要决。并且提供与本实验箱实验配套proteus仿真图，实验效果一目了然，原理线路透明化，帮助学生更好的学习MSC51的编程方法和硬件接线。学生也可以在实验完毕后，自己DIY改写程序，proteus仿真成功后，直接下载到单片机实验。
6、本单片机实验箱还提供一40脚便携插座，学生可自由扩展实验。
7、支持串口下载，也可适应笔记本电脑用户USB下载（选配）。
8、本单片机实验箱可完成至少七项设计性试题，提供硬件线路图，提供编程思路，满足学生设计性课题需要,增强学生实验和编程能力。
9、提供单片机开发软件工具包，在最大程度上帮助学生轻松学好单片机。
注：本单片机实验箱所提供的软件所有权归其作者，并在交易中不产生任何交易费用。
2.2 PLC功能
2.2.1、实验台采用40点的PLC主机（主机有松下、三菱、欧姆龙、西门子等备选，主机不同设备价格不同）。
2.2.2、配有脉冲信号源，恒流源，直流稳压电源（为学生提供发展空间）。
2.2.3、提供编程软件，可以利用专用编程电缆与个人计算机通信，在个人计算机上完成程序编制、下载、运行调试。
2.2.4、可以使用手持编程器编辑程序和修改程序。
2.2.5、十四种演示模块可以作为学生练习程序的控制对象。完成各种PLC演示实验。
2.2.6、配置了按钮控制、演示板、四位8421码的拔码开关等多种输入方式。控制四路输入演示。
2.2.7、PLC主机的输入输出均已引到面板上，输入可以接模拟开关、行程开关或光电开关等，输出可以接面板上的指示灯、继电器和蜂鸣器等，可以模拟工业控制。
3 主要配置
1、实验桌1500*650*1300（mm）
2、控制屏
3、线路板（单片机系统）
4、MCS-51仿真器
5、PLC实验模块14块
6、通讯电缆
4 实验项目
4.1 可编程控制器实验项目
1、电机降压起动与正反转控制
2、水塔水位自动控制
3、电视模拟发射塔
4、自动送货装车系统
5、交通灯控制系统
6、自动冲压机控制系统
7、自动成型机系统
8、自动售货机系统
9、四层电梯控制系统
10、邮件自动分拣系统
11、多液体自动控制系统
12、自动洗衣机控制系统
13、电镀控制系统
14、继电器控制系统
4.2 单片机实验项
软件实验：
1、软件清零
2、拆字程序
3、拼字程序
4、数据排序
5、二进制到ASCII码的转换
6、二进制到BCD码转换
硬件实验
1. 跑马灯实验
2. 转弯灯模拟实验
3. I/O口输入输出实验
4. I/O口简单扩展
5. 74LS138译码器电路
6. 继电器控制实验
7. 音频控制实验——音乐播放
8. LED静态显示实验
9. LED动态显示实验
10. 定时器应用——时钟模拟实验
11. 中断应用——按键计数实验
12. 独立按键多功能实验
13. 矩阵式键盘实验
14. DAC0832数模转换应用——简易函数信号发生器（输出三角波、方波、正弦波、斜波）
15. ADC0809模数转换实验
16. 并入串出实验
17. 串入并出实验
18. 步进电机控制实验
19. 直流电动机PWM调速实验
20. LCD1602显示实验
21. 12864滚动显示
22. I2C总线实验
23. LED点阵汉字实验
24. 计算机钢琴实验
25. 计算器模拟实验
26. 温度传感器温度控制实验
27. 时钟芯片DS1302控制实验——万年历
28. 串口通信
设计性实验
1. 电子密码锁设计
2. 函数信号发生器的设计
3. 简易电压表的设计
4. 音乐播放器的设计
5. 功能完备的数字钟的设计
6. 计算器的设计
7. 简易频率计的设计
附图：实验模块参
|
