产品中心   当前位置:首页 > 产品中心
产品名称:

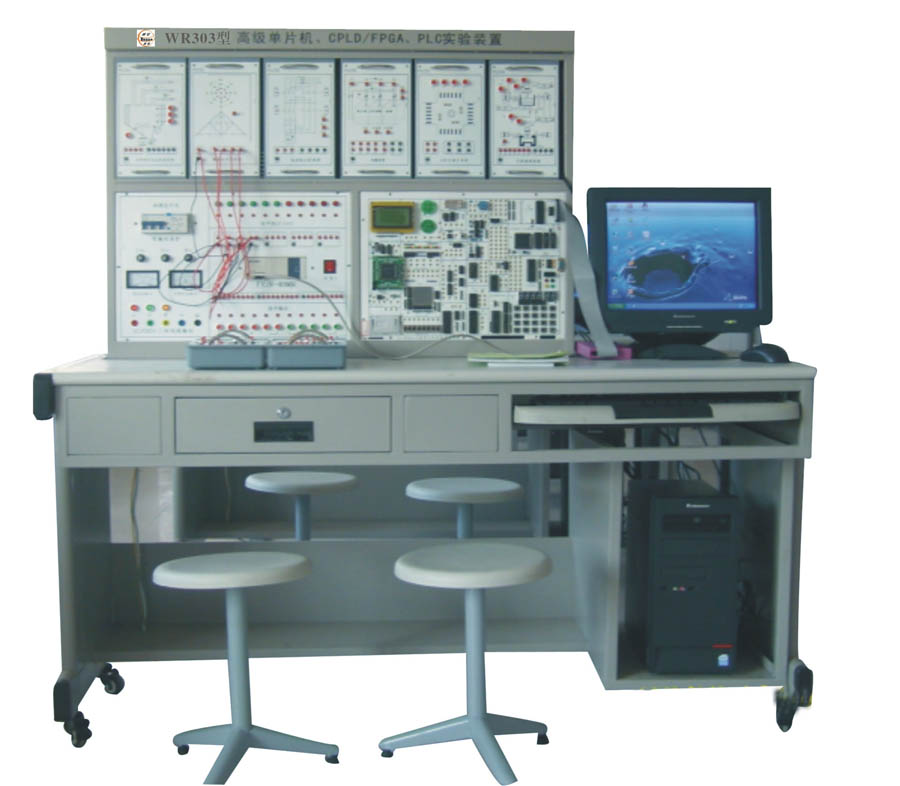

型单片机PLC综合实验装置
型   号:
WR303
产品编号:
4270161516
产品类别:
PLC单片机控制实验台
   产 品 说 明
单价:19500元/台(注:电脑单位自备)
    该装置是我公司生产的功能最为强大的单片机、PLC实验仪,提供了几乎所有最实用、新颖的接口实验。该系统采用开放式、模块化结构,实验方式非常灵活,各项性能指标极其优秀。是《MCS-51/196单片机原理与接口》、《单片机控制技术》、《可编程控制器》、《PLC》《C8051Fxxx高速SOC单片机原理及应用》等课程教学的最佳配套实验设备,为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境。是目前教仪市场不可多得的性价比极高的微处理综合开发实验设备。系统提供了DOS,32位汇编,WIN32及驱动的所有源程序及相关的电子文档和PPT演示,还提供了大量的实用资料,如汇编,DDK,SOFTICE等教材,32位的汇编可在VC++6.0中进行调试运行,极大地方便用户的开发.
            (注:电脑单位自备)



一、单片机系统组成:
系统组成:
·硬件:
18/16位系统组成:51 / 96 CPU卡(仿真器外接),系统控制芯片(1032),64K程序存储器(w27c512),64K数据存储器(61256x2),开放式4*6键盘电路,开放式6位动态数码管显示电路,配有串口或USB通信方式,出厂配置为串口。
232位接口单元:32位开关逻辑电平输入/ 输出显示电路,32位I/O接口电路,32存储器电路,32位PCI 接口驱动电路,32位PCI 接口卡(由PCI9054、93C56组成)。
3)输入/ 输出:128*64 LCD图文电路(或字符式1602 LCD),单脉冲发生器,8MH时钟分频,8位开关逻辑电平输入/ 输出电路,排针∕锁紧孔转接口、16*16 LED点阵电路,音频功放,0~5V可调模拟量,PWM电路、射极跟随器,ISP在线下载接口,打印口,用户串行接口。
4)常用接口芯片:RS232/485、74LS273、74LS244、8279、0832、0809、8259、8237、8253、8250、8251、8255、等;
5)控制对象:喇叭、温度18B20、IC卡读写、蜂鸣器、小型直流电机、步进电机、压力传感器、继电器等;
6)扩展单元接口:提供总线接口,可自行扩展设计或选配我公司各种扩展模块。
·软件:
系统配置2000/xp等操作平台的单片机·微机仿真调试软件,支持汇编、C51语言编译、调试;单片机在线下载软件等。
·电源:
系统内置高性能直流稳压电源。
二、PLC    可编程序控制器:
1、三菱FX1N-40MR主机,输入电平开关12个,输出显示指示灯12只。
2、输出继电器及指示灯指示,安全接口接出;
3、PLC实验电路:1、基本指令的练习、模拟电机正反转控制、模拟霓红灯控制、电视模拟发射塔、交通灯控制系统、自动送货装车系统、水塔水位自动控制、自动成型机系统、多液体自动控制系统、自动冲压机控制系统、电梯模拟控制系统、邮件自动分拣系统、自动洗衣机控制系统、电镀控制系统、自动售货机系统、继电器控制实验
三、计算机:(学校自备)
四、实验项目
(一)51单片机实验
软件实验
(1)清零程序;
(2)拆字程序;
(3)拼字程序;
(4)数据区传送子程序;
(5)数据排序实验;
(6)查找相同数据个数;
(7)无符号双字节快速乘法子程序;
(8)多分支程序;
(9)脉冲计数实验;
(10)电脑时钟实验。
硬件实验
(1)P1口亮灯实验;
(2)P1口转弯灯实验;
(3)P3.3口输入,P1口输出实验;
(4)工业顺序控制实验;
(5)8255 A、B、C口输出方波实验;
(6)8255 PA口控制PB口;
(7)8255控制交通灯;
(8)简单I/O扩展实验;
(9)A/D0809转换实验;
(10)D/A0832转换实验;
(11)8279键盘显示实验;
(12)通用打印机实验;(打印机选配☆)
(13)微型打印机打印字符、曲线、汉字实验;(打印机选配☆)
(14)I2C储存卡读写实验;
(15)继电器控制实验;
(16)步进电机控制;
(17)8253方波实验;
(18)小直流电机调速实验;
(19)16*16 LED点阵显示实验;
(20)128*64 LCD液晶显示实验;
(21)8250可编程异步通讯接口实验(自发自收);
(22)8251可编程通讯接口实验(与PC机);
(23)单片机RS232/485串行发送实验(双机通讯);
(24)单片机RS232/485串行接收实验(双机通讯);
(25)DS18B20单总线温度测量实验
(26)压力实验;
(27)PWM实验
(28)射极跟随器
(四)PLC实验项目
1、基本指令的练习
2、模拟电机正反转控制
3、模拟霓红灯控制
4、电视模拟发射塔
5、交通灯控制系统
6、自动送货装车系统
7、水塔水位自动控制
8、自动成型机系统
9、多液体自动控制系统
10、自动冲压机控制系统
11、电梯模拟控制系统
12、邮件自动分拣系统
13、自动洗衣机控制系统
14、电镀控制系统
15、自动售货机系统
16、继电器控制实验
