产品名称：

型 　 号：

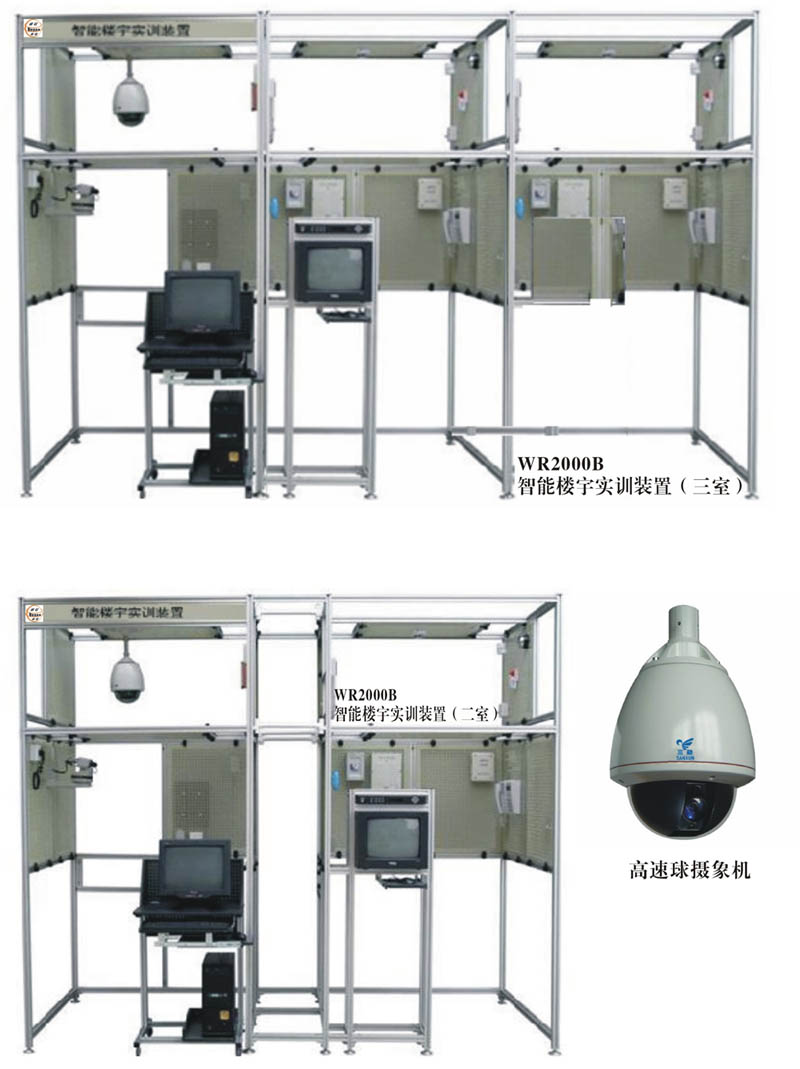

智能楼宇图1









长X宽X高3010X1360X2410

智能楼宇图2













是由铝合金骨架和活动网孔板组合而成的两层建筑平台，分别模拟一栋建筑的首层机房、二层住户、首层楼道、二层楼道、垂直竖井和建筑周边。房间提供正反侧墙和顶墙的安装范围，同时还提供房间大门，可在上面安装电控锁、灵性锁、门磁和闭门器等器件，可实现智能建筑各类系统的安装与运行，如“对讲门禁及室内安防系统”和“闭路电视监控及周边安防系统”等。

铝合金支架尺寸：3010mm×1360mm×2410mm；网孔板尺寸：700mm×600mm×35mm；能完成两层楼的电气安装实训。

铝合金支架尺寸：3010mm×1360mm×2410mm；网孔板尺寸：700mm×600mm×35mm；能完成两层楼的电气安装实训。

输入电源：单相三线AC220V±10% 50Hz。

工作环境：温度-10℃～40℃ 相对湿度≤85% （25℃）海拔≤4000m。

安全保护：具有漏电压、漏电流保护，安全符合国家标准。

序号	名称	数量	备注	序号	名称	数量	备注
1	交流配电箱	1台	与实训装置 配套	16	管理中心	1台	与实训装置 配套
2	直流配电箱	2个	与实训装置 配套	17	监视器	1台	14寸彩色
3	电磁锁、电插锁 电控锁、灵性锁	1台	与实训装置 配套	18	硬盘录像机	1台	与实训装置 配套
4	门磁和闭门器	1台	与实训装置 配套	19	网络视频监控 平台软件 视频监控 平台	1套	与实训装置 配套
5	门前铃和室内 对讲机	各一个	与实训装置 配套	20	高速球录像机	1台	与实训装置 配套
6	警铃被动 红外探测器	1个	与实训装置 配套	21	自动光圈镜头	1个	与实训装置 配套
7	烟雾探测器	1个	与实训装置 配套	22	室内全方位 云台	1台
8	燃气探测器	1个	与实训装置 配套	23	智能解码器	1台
9	紧急求助按钮	1个	与实训装置 配套	24	室外红外夜视 防水录像机	1台
10	层间分配器	1个	与实训装置 配套	25	主动红外对射探测器	1台	与实训装置 配套
11	联网器	1个	与实训装置 配套	26	被动红外幕帘探测器	1台	与实训装置 配套
12	计算机移动推桌	1个	与实训装置 配套	27	声光报警	1个
13	硬盘录像机及 监视器支架		与实训装置 配套	28	智能系统终端监控计算机软件	1套	与实训装置 配套
15	电脑	1台

安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国家标准，采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

1.   认识和熟悉各种智能建筑器件

2.   各种墙体器件的对应区域位置安装

3.   电控锁、灵性锁门磁和闭门器等门上器件的安装和调试

4.   掌握对讲门禁及室内安防系统的结构和原理

5.   对讲门禁及室内安防系统的接线、布线和调试

6.   对讲门禁监控管理软件的操作与事故演习

7.   对讲门禁及室内安防系统的多种系统结构项目设计

8.   掌握闭路电视监控及周边安防系统的结构和原理

9.   闭路电视监控及周边安防系统的接线、布线和调试

10. 视频监控及远程云台的操作与事故演习

11. 闭路电视监控及周边安防系统的多种系统结构项目设计

智能楼宇图3

长X宽X高4080X2300X1950









高速球摄像机

LX-Z927CW

室外型全球， 27倍光学（3.6-82.8mm）10倍电子，照度0.1/0.01LUX，F1.4；彩色（480线）/黑白（570线）转换， 水平转速360º变速运动S，垂直180º手动水平变速0.05º-300º/S手动垂直变速0.05º-250º/S预置点移动水平速度300º/S 预置点移动垂直速度300º/S 预置点数128个巡航路线6组可编程路线，每组联动16个预置点、自动光圈、自动聚焦，带报警输入功能，24VAC供电
