产品名称：

型 　 号：



















1、功能特点及概述：

     本系统是专为智能化建筑专业的学生提供技能实训、故障判断与处理和系统设计与安装而设计的实训模拟大楼。能进行各种安保监控系统的操作,防盗系统的操作,消防系统广播系统的操作,门禁系统操作联接，智能照明的控制与联接。以及通讯系统与布线系统的实训安装与智能一体化管理。

具体祥解:

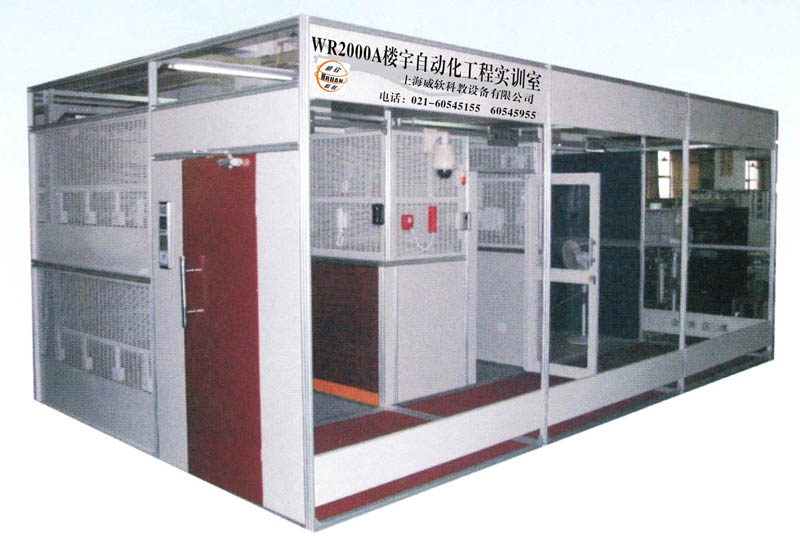

本系统是一个智能化管理与控制的全真模拟大楼.包括设备管理室,共四个房间,每一个房间都配备有照明、供电、安防、消防、通讯、标准布线、等功能，合理的灯光设计，实现现代化楼宇管理及控制。

主体材料由合金骨架构成、由装饰板材料构成分间，内置网孔板安装，能清楚布线结构。

控制屏框架采用优质冷轧钢板加工，表面亚光密纹喷塑而成。具有：坚固耐用，外形美观等特点。便于实训装置固定和移动，利于实训使用及建设。

占地面积：18M²

系统技术指标：

工作电压：单相三线220V±5% 50HZ

整机容量：≤2500W

安全保护：装置配有电流型漏电保护断路器，具有：漏电、短路及过流切断电源的保护功能。符合国家标准：漏电流≤30mA  动作时间≤0.1S，能够保护实训者人身安全和实训设备安全。

外型尺寸：4600X300X230cm³

可以做的实训项目：

1监控本系统的原理、安装与操作

2、电脑软件的安装与实时监控的操作

3、防盗主机的安装与接线

4、防区的布防与拆防操作

5、对讲门禁系统的安装与管理

6、消防联动系统的连接与编程

7、照明系统的连接与控制

8、电话及网络系统的布线与管理

9、上位机监控管理系统的操作

10、系统的编程与设计实训能力

1)   消防设备的认识

2)   电子编码器的认识及使用

3)   元件地址编码设置

4)   系统的管理

5)   联动编程

6)   单点操作实验

7)   总线隔离模块的测试实验

8)   信号输入模块的测试实验

9)   手动报警按钮与声光报警器的使用

10) 消防系统报警实验

11) 火灾报警联动实验

1)   电话交换机的应用

2)   电话线的制作

3)   语音数据面板及模块的使用

4)   分机间呼叫

1)   局域网的组建

2)   网线制作与测试

3)   终端面板的安装及数据模块的使用

4)   交换机的应用

5)   路由器的应用

6)   配线架的使用

7)   局域网IP设置

1)   门禁系统组成及设备认识

2)   门禁系统的组建

3)   门禁系统的联网及应用

4)   上位机软件的设置

5)   用户卡注册

6)   开门方式设置

8)   门磁的应用

9)   电控锁的认识

10) 门禁系统远程数据下载、远程控制

11) 考勤系统设置

12) 考勤卡注册

13) 考勤数据下载

14) 消费系统的设置

15) 消费卡的充值

16) 消费数据的下载

1)   可视对讲系统的组成及应用

2)   门口机呼叫室内机

3)   电控锁的接线

4)   室内机开锁

5)   室内机门口机对讲通话

6)   管理中心的通话

1)   视频线缆的制作

2)   云台的使用

3)   云台控制器的使用

4)   半球摄像机的使用

5)   枪式摄像机的应用

6)   半球摄像机的应用

7)   嵌入式数字硬盘录像机的使用

8)   解码器的使用与设置

1)   照明灯异地控制

2)   声光双控延时开关的使用

3)   插卡取电开关的应用

4)   延时触摸开关的应用

5)   微型断路器漏电保护器的使用

6)   户内配电箱的制作及安装

7)   户内分控配电箱的制作及安装

1)   电梯开、关门控制实训

2)   电梯轿厢升降点动控制实训

3)   电梯开关门、升降点动控制实训

4)   电梯楼层连续运行显示实训

5)   呼梯信号记忆与解除控制实训

6)   电梯自动选向控制实训

1)   RS-485网络组建

2)   RS-485/232认识及使用

3)   远传水表接线及认识实验

4)   远传电表接线及认识实验

5)   远传燃气表接线及认识实验

6)   采集器原理及使用

7)   集中器原理及使用

8)   联网通讯实验

9)   上位机管理软件认识

10) 数据库软件使用

11) 远程抄表综合实验
