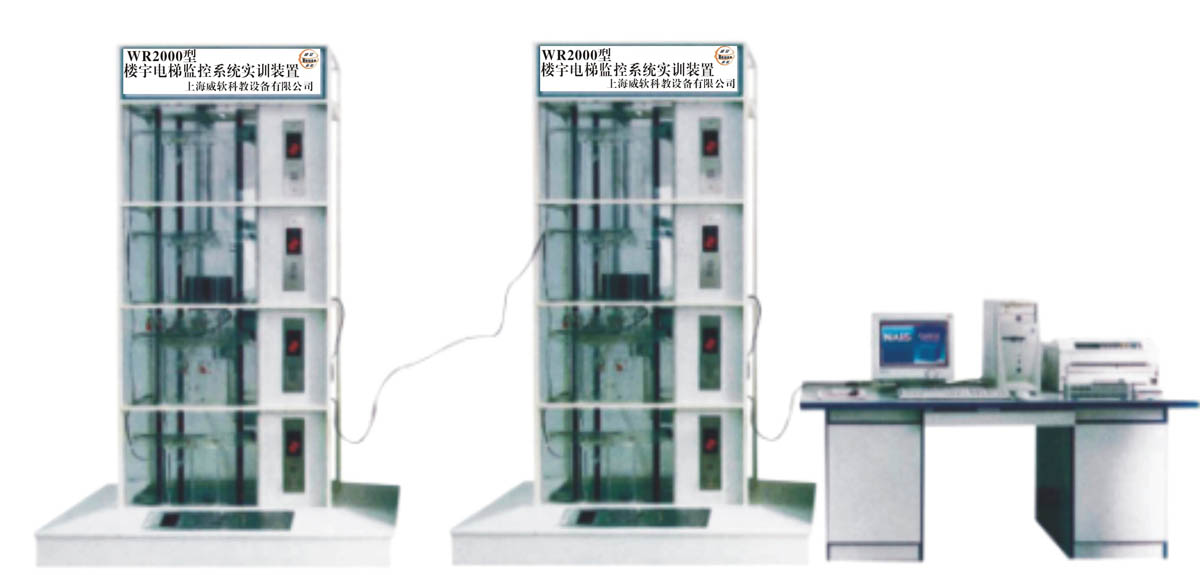

 产品型号：WR-2000产品单价：电梯单价：143000元/套（2台）
产品介绍：电脑控制软件含电脑
根据最常见的升降式电梯结构，采用透明有机材料制成，其结构与实际电梯完全相同，且几乎具备了实际电梯的所有功能，事实上可以把它看作是小型化了的真实电梯。为了便于教学，电梯大部分部件均是采用透明有机材料制成，使得电梯的内部结构一目了然，同时电梯的运行过程，以及每个动作都十分明了。且可以反复实际动手操作。使学生能够很直观、透彻地了解、掌握电梯的结构及其动作原理，达到事办公倍的效果，解决了以往电梯教学中单纯的理论教学方式或是参观实际时所带来的不安全，无法全面了解其内部结构及运行过程等种种实际问题。
电梯的基本结构：
1、 机房部分：包括曳引机、限速器、极限开关、控制柜与信号柜，机械选层器以及电源接线板等设备。
2、 井道部分：包括导轨、对重装置、缓冲器、限速器钢丝强张紧装置，随行电缆等。
3、 厅门部分：包括厅门、召唤按钮厢、楼层显示装置等。
4、 轿厢部分：包括轿厢、安全钳、导靴、自动开门机、平层装置、操纵厢、轿厢内指层灯、轿厢照明等。
电梯平层机构：电梯轿相位置检测和电器选层信号由安装在轿厢顶上和各层站的双稳态磁性开关得到，从而摆脱了以往靠继电器和接触开关等有触点器件控制的庞杂线路系统，优化了线路，大大地提高了系统进行的可靠性，同时也便于检修。
电梯的电气控制系统：
采用日本松下可编程控制器（PLC）实现逻辑智能控制，交流变频调速（VVVF）驱动，其硬件结构的组成及功能与实际电梯完全一样。具有自动平层、自动开门关门、顺向响应轿内外呼梯信号、直驶电梯安全运行保护以及电梯急停、检修、慢上、慢下、照明、风扇等功能，且具有性能可靠，运行平稳、操作简单，能耗低和便于教学等特点。此外，透明仿真教学电梯的软件硬件均采用开放式结构，因此，院校也可以用此套装置进行二次开发研究。如：
1. 群控电梯（统一调度多台集中并列的电梯）2.并联控制电梯
3.集选控制电梯 4.信号控制电梯等等
主要技术参数：
外型尺寸：1450×1160×2400mm 净重量：160Kg 载重量：10Kg
控制方式：PLC 调速方式：交流变频调速 结构形式：四层站
可编程控制器（PLC）：
型号：松下AFP-12417C-F型 输入电压：AC220V50Hz
输入输出点数：40点外加16点护展 输出方式：继电器输出
变频调速器：
型号：TE380V-3007 输入电压：AC380V/50Hz 额定电流：2.5A
功率：0.75KW 曳引机：速比：30：1 模数：1.5
拖动电机：
型号：JW524 电压：AC380V50Hz 功率：0.12KW 转速：1400rpm
|
