产品名称：

型 　 号：



1、功能特点及概述：

我们为了更好地满足各大院校的教学需要，该设备配备了RS-232串行通信接口，可直接与电脑连接，由电脑控制软件控制整个实验台的运行，包括：总控台启动、制热、制冷水泵、压缩机、冷却风机、电磁阀、制冷、制热的温度设定、故障提示等。最大的特点是，通过传感器将空调状况实时反馈至电脑，能同时显示蒸发器、冷凝器、模拟锅炉、冷却塔的进出口温度，房间或风管温度、随时显示设定温度等。有利于教学记录、采样，通过打印可提供进行理论分析的依据。同时还可以在屏幕上看到的演示全过程的走向。

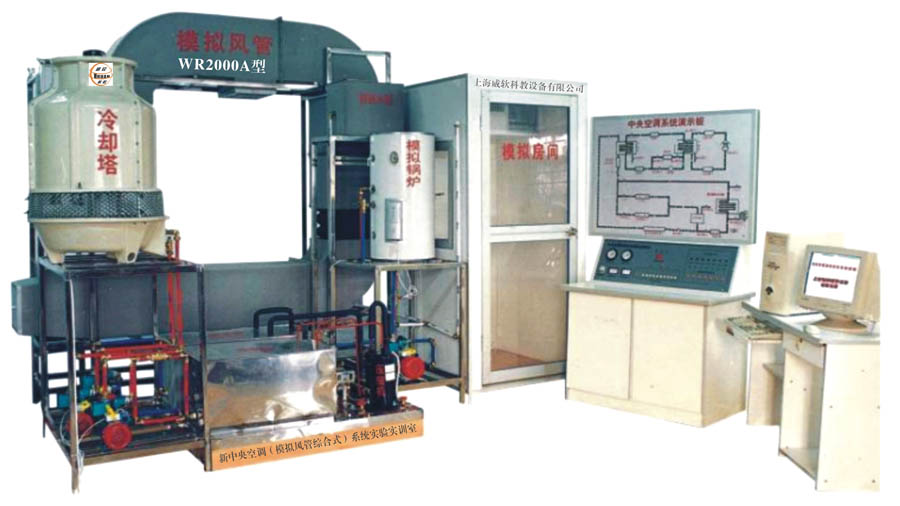

中央空调实验设备是将中央空调微型化，同时保持整个中央空调系统的完整性和合理性。本实验台能单独演示中央空调的夏天制冷、冬天制热循环，控制系统由电脑控制与手动控制一种手法演示。便于学员观察、了解各物理参数的变化情况和系统的工作状况。实验台增加了一些辅助结构，使其能人为地制造各种在实际中可能产生的系统故障，方便学员了解故障的产生和排除故障的方法。

我们为了更好地满足各大院校的教学需要，该设备配备了RS-232串行通信接口，可直接与电脑连接，由电脑控制软件控制整个实验台的运行，包括：总控台启动、制热、制冷水泵、压缩机、冷却风机、电磁阀、制冷、制热的温度设定、故障提示等。最大的特点是，通过传感器将空调状况实时反馈至电脑，能同时显示蒸发器、冷凝器、模拟锅炉、冷却塔的进出口温度，房间或风管温度、随时显示设定温度等。有利于教学记录、采样，通过打印可提供进行理论分析的依据。同时还可以在屏幕上看到的演示全过程的走向。

中央空调实验设备是将中央空调微型化，同时保持整个中央空调系统的完整性和合理性。本实验台能单独演示中央空调的夏天制冷、冬天制热循环，控制系统由电脑控制与手动控制一种手法演示。便于学员观察、了解各物理参数的变化情况和系统的工作状况。实验台增加了一些辅助结构，使其能人为地制造各种在实际中可能产生的系统故障，方便学员了解故障的产生和排除故障的方法。

一、总控台主要组成

电源总开关、电脑插口、电压表、电流表、压力表、温度控制器、温度显示器、工作指示灯、故障演示开关等。

二、制冷系统主要组成：

压缩机、蒸发器（透明盖）、冷凝器（透明盖）、压力控制器、毛细管、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却一级泵、冷却二级泵、制冷一级泵、制冷二级泵等。

三、制热系统主要组成

电热式模拟锅炉、温度调节器、制热水泵等。

四、制冷、制热系统循环示教板：

分别用彩色灯光演示其循环过程。

五、风机盘管：

中央空调制冷、制热循环输送管路用最新型彩色铝塑管以及铜件连接，并标有明显的走向标志。输送管路经电磁阀、风机盘管输送给模拟房间、或模拟风管，根据所需要调节风速开关风量。



中央空调实验设备主要技术参数
