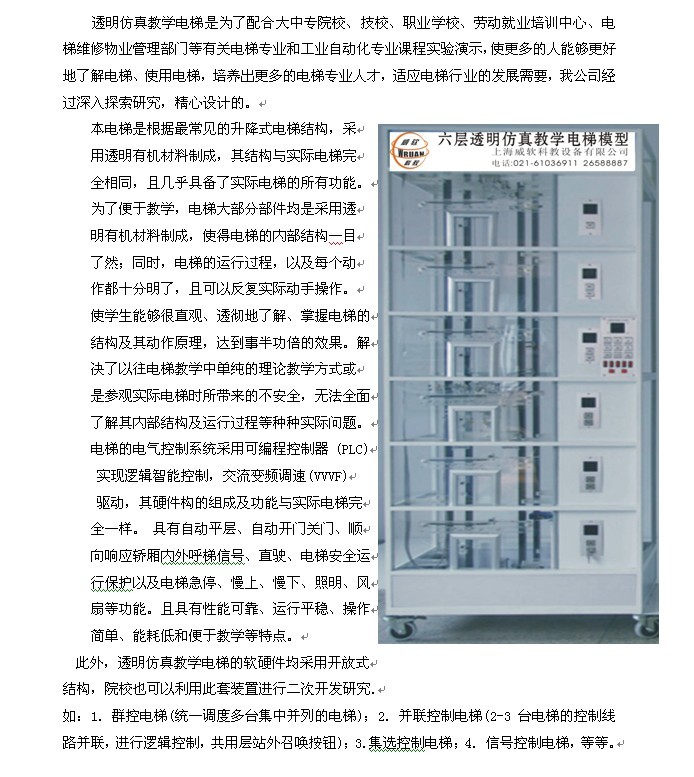

一、概 述 单价：297000元/套
1、机房部分：包括曳引机、限速器、电磁制动器；
2、控制柜部分：总电源、控制电源、PLC可编程控制器、变频器、 接线板等设备；
3、井道部分：包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、平层感应器、随行电缆等；
4、厅门部分：包括厅门、召唤按钮厢、楼层显示装置等；
5、轿厢部分：包括轿厢、安全钳、导靴、自动开门机、平层装置、操纵厢、轿厢内指导灯、轿厢照明等。……
当电梯发生意外事故时，轿厢超速或高速下滑（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等原因）。这时，限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。
缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时（极限开关保护失效），轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。
在轿厢门的边沿上，装有活动的安全触板。当门在关闭过程中，安全触板与乘客或障碍物相接触时，通过与安全触板相连的联杆，触及装在轿厢门上的微动开关动作，使门重新打开，避免事故发生。
在电梯井道的上、下端部安装极限开关及限位开关，保护较箱不超出此范围，如果超出上限位或下限位，则电机自动停止，不在工作，超出上、下极限开电梯掉电停止。
电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。
F层门连锁开关：
当所有层的门都关闭时，电梯可以升降，若有一层的层门开着，电梯即不能运行。
在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关动作，发出报警信号并切断控制电路，使轿厢停止运行。
四、电气控制部基本功能
1、集选控制及信号控制
2）自动开关门，手动提前开关门
3) 顺向截梯，最远端反向截梯
4) 超/失速停驶
5) 超重停驶
6) 上下限位
7) 开关门异常重新开关
8）层门联锁保护
9）司机操作（直驶），自动/手动
10）检修控制
11）照明、风扇模拟
12）靠站时顺向呼叫重开门
2、群控功能
1）高峰控制
上行高峰
午间服务
下行高峰
2）闲时控制
节能运行
常规模式
3）优先调度
优先调度
区域优先控制
已起动电梯优先
“长时间等候”召唤控制
特别楼层服务
4）其他功能
独立运行
主层停靠
监视面板
不受控电梯处理
五、主要技术参数
1、外形尺寸： 长×宽×高（mm） 900×600×2600
2、净 重 量： 280kg
3、载 重 量： 5kg
4、控制方式： PLC控制 （PLC要求：继电器输出；输入输出点数至少64点；）
选用三菱品牌的PLC：
5、调速方式： 交流变频调速
6、结构形式： 六层六站
7、曳 引 机： 速 比 15:1
模数 1.5 (蜗轮减速器)
电压：AC220V 50Hz
功率：0.12KW
转速：1400 rpm
六层站群控透明仿真教学电梯配置清单(三菱)
|
序号 |
名 称 |
单位 |
数量 |
备 注 |
|
1 |
电梯井道 |
台 |
1×3 |
|
|
2 |
三菱FX2N——64MR型可编程控制器 |
套 |
1×3 |
安装在电气控制板上 |
|
3 |
VFNC1S—2004P—W型变频器 |
只 |
1×3 |
安装在电气控制板上 |
|
4 |
到层提示电铃 |
个 |
1×3 |
安装在电气控制板上 |
|
5 |
报警蜂鸣器 |
只 |
1×3 |
安装在电气控制板上 |
|
6 |
DC 12V电源板 |
块 |
1×3 |
安装在电气控制板上 |
|
7 |
交流接触器 |
只 |
1×3 |
安装在电气控制板上 |
|
8 |
漏电脱扣器 |
只 |
1×3 |
安装在电气控制板上 |
|
9 |
接线板 |
块 |
1×3 |
安装在电气控制板上 |
|
10 |
台达5.7〃触摸屏 |
台 |
1 |
安装在主梯电气控制板下方 |
|
11 |
FX2N-485BD通信模块 |
块 |
1×3 |
安装在PLC上 |
|
12 |
曳引电动机 |
台 |
1×3 |
安装在电梯架顶部 |
|
13 |
蜗轮减速器（15 ：1） |
台 |
1×3 |
安装在电梯架顶部 |
|
14 |
连轴器 |
只 |
1×3 |
安装在电梯架顶部 |
|
15 |
电磁制动器 |
只 |
1×3 |
安装在电梯架顶部 |
|
16 |
曳引轮 |
只 |
1×3 |
安装在电梯架顶部 |
|
17 |
导向轮 |
只 |
2×3 |
安装在电梯架顶部 |
|
18 |
限速器 |
只 |
1×3 |
安装在电梯架顶部 |
|
19 |
旋转编码器 |
只 |
1×3 |
安装在电梯架顶部 |
|
20 |
导轨 |
条 |
4×3 |
安装在井道上 |
|
21 |
对重装置 |
个 |
1×3 |
安装在导轨上 |
|
22 |
重块 |
块 |
3×3 |
放置于对重装置及轿箱内 |
|
23 |
弹簧缓冲器 |
只 |
2×3 |
安装在电梯底座上 |
|
24 |
纲丝索 |
根 |
5×3 |
安装在井道中 |
|
25 |
限速器钢索张紧装置（重块） |
个 |
1×3 |
安装在电梯底座上 |
|
26 |
超载装置 |
套 |
1×3 |
安装在轿厢顶部 |
|
27 |
随行电缆 |
条 |
1×3 |
安装在井道中 |
|
28 |
永磁感应器 |
只 |
1×3 |
安装在井道中 |
|
29 |
楼层召唤盒 |
块 |
6×3 |
安装在各楼层外部 |
|
30 |
轿厢内操纵盒 |
块 |
1×3 |
安装在电梯底座外部 |
|
31 |
楼层显示屏 |
个 |
7×3 |
安装在各楼层外部 |
|
32 |
层门机构 |
扇 |
6×3 |
安装在各楼层外部 |
|
33 |
轿厢 |
只 |
1×3 |
安装在导轨上 |
|
34 |
安全钳 |
对 |
2×3 |
安装在轿厢架底部 |
|
35 |
导靴 |
只 |
2×3 |
安装在轿厢架顶部 |
|
36 |
门机装置 |
套 |
1×3 |
安装在轿厢上 |
|
37 |
照明灯 |
只 |
1×3 |
安装在轿厢一侧 |
|
38 |
风扇 |
只 |
1×3 |
安装在轿厢背部 |
|
39 |
电气控制板 |
块 |
1×3 |
安装在电梯架一侧 |
|
40 |
限位开关（上、下） |
只 |
2×3 |
安装在井道上、下部 |
|
41 |
极限开关（上、下） |
只 |
2×3 |
安装在井道上、下部 |
|
42 |
内六角扳手（M2、M3、M5、M6）、 |
套 |
1 |
工具包 |
|
43 |
活扳手150mm |
把 |
1 |
|
44 |
轴用挡圈钳 6# |
只 |
1 |
|
45 |
尖嘴钳 |
只 |
1 |
|
46 |
十字螺丝刀Φ3、Φ6 |
只 |
2 |
|
47 |
一字螺丝刀Φ3、Φ6 |
只 |
2 |
|
48 |
502胶水 |
瓶 |
1 |
|
49 |
常用螺钉 |
枚 |
若干 |
|
50 |
微动开关 |
只 |
4 |
|
51 |
毛巾 |
条 |
1 |
|
52 |
三菱FX2N使用手册 |
册 |
1 |
|
53 |
VFNC1S变频器使用手册 |
册 |
1 |
|
54 |
专用通讯电缆MELSEC-PC＆FLEX-PC（ SC—09型） |
条 |
1 |
|
55 |
三菱PLC编程软件光碟（内含PLC控制参考程序） |
碟 |
1 |
|
56 |
旋转编码器使用说明书 |
册 |
1 |
|
57 |
教学电梯使用说明书 |
册 |
2 |
|
二、电梯的基本结构：
