第六代制冷制热实验室设备在原有配置的基础进行了硬件的改造，增加了各关键点的温度巡回检测及数码显示功能，使整套设备外表更加美观、实用，结构更加紧凑、合理，实验室整体视野更加开阔。又新配上了功能强大的多媒体演示软件，制冷剂的流程、压缩机的工作过程、相关资料的查询、制冷制热的相互转换等都可以十分真实、形象地通过这一软件来实现，若配上投影仪等多媒体辅助设施，对于教学效果将起到相当大的作用。

1、全套设备更趋真实，全功能遥控。

2、有多点温度采集、巡回检测、数码显示。

3、整体设计合理、紧凑，使实验室视野更加开阔。

4、软、硬件相结合，可以增加实验项目。

5、具有纯软件模拟仿真制冷、制热全过程。

 二、温度巡测系统特点：

温度巡回检测系统可分别检测电冰箱及分体式空调器各关键点的温度值。

1、 正常环境温度

2、空调压缩机排气管

3、空调压缩机回气管

4、空调冷凝器排风口

5、空调蒸发器出风口

6、电冰箱压缩机

7、电冰箱冷凝器

8、电冰箱蒸发器

制冷制热系统开始工作后，

按一下“温度巡测”单元左下

方绿色指示灯下面的按钮，使

绿色指示灯点亮，温度巡测系

统启动。此时即可测量各关键

点温度。

此系统具有自动复位功能，当

检测完毕，延时几秒钟后，

系统将自动复位。

本公司生产的ZN-2002型制冷制热综合实验室设备的学生实验台及教师演示台已设计安装了网络连接系统，根据教学需要可升级智能考试、考核系统。考试、考核系统功能特点：

1、计算机可以监控1-126台家用电器智能考核台

2、已设置30多个故障点。

3、具有发卷功能

4、具有收卷功能

5、具有单台和全部实验台清零功能

6、具有自动检测各家用电器考核台的通讯联机情况

7、可以生成学生个人成绩单

8、可以对学生考核情况进行统计、分析

9、具有设有进入系统密码，进入系统后能够修改密码

10、具有打印功能

<一>、整机不工作或工作不正常，可通过以下故障演示：
1、微处理器损坏，故障代码Q，应更换
2、晶振不良，故障代码I
3、CPU工作+5V电源丢失，故障代码G
4、整流二极管损坏，无法正常工作，故障代码F
5、三端稳压7812不良，无法正常工作，故障代码V
6、CPU复位不良，空调无法工作，故障代码H

<二>、室内风机工作，而主机不工作，可通过以下方法排除故障。
1、如压缩机不能正常工作，一般情况下：电容过载保护器断路，可更换电容过载保护器
2、如控制指令有误，故障代码K
3、如12V电源丢失，故障代码V

<三>、整机正常工作、遥控失灵，可通过以下方法演示
1、如遥控器换坏，故障代码U
2、接收头不良，故障代码P
3、CPU不良，故障代码P

<四>、整机工作、遥控正常，而没有蜂鸣声，可用以下方法演示
1、蜂鸣器坏，故障代码W
2、2003集成损坏，故障代码X

<五>、整机工作，风门不动作，故障代码Y

<六>、注意事项
1、以上故障演示，只能逐个进行，演示完应使开关复位，故障点指示灯熄灭。才能进行下一个故障演示。
2、正常状态，演示开关全部向后（向下）
3、主机接通和关闭、时间间隔需5分钟左右，因连续启动易损坏压缩机。
4、微处理器设置延时保护功能3分钟。
5、制冷转换制热需在停机状态3分钟以上。





六、空调器故障设置方法

1、普通单门电冰箱系统流程

2、  双门直冷式电冰箱制冷系统流程

3、  双门间冷式电冰箱制冷系统流程

4、  热敏电阻桥式半导体温控器系统流程

5、  GR204EIC电子温控器系统流程

6、  直冷式双门电冰箱电控系统流程

7、  单门直冷式电冰箱电控系统流程

8、  间冷式双门电冰箱电控系统流程

9、  风冷柜式冷风机电控系统流程

10、分体式热泵空调器制热、制冷系统流程

11、窗式空调器制冷、制热（电泵）电控系统流程
12、分体式热泵空调器电控系统流程

工作电源：AC220V    50Hz

整机功耗：空调制冷—600W    空调制热—750W    冰箱—75W

压缩机功率：空调—1PH    冰箱—1/10PH

制冷剂类型：空调—R22    冰箱—R12

外形尺寸：160cmX80cmX117cm

环境温度：-5℃—40℃

相对湿度：85%（25℃）

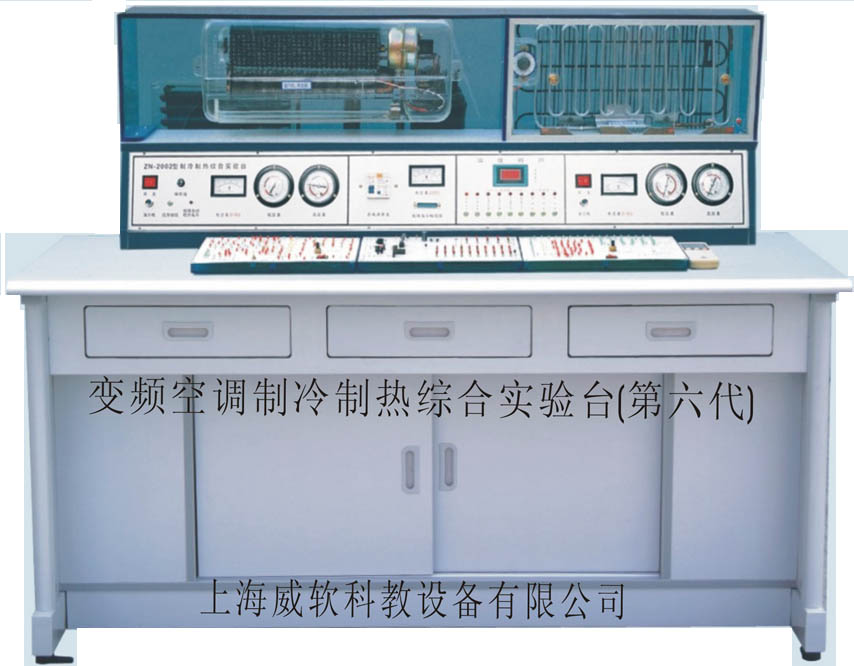

（产品彩图）
