产品型号：WR2000C 单价：75000元/台
产品说明：
小型冷库制冷系统综合实训考核装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的教学要求，按照职业学校的教学和实训要求研制和开发的产品。
该装置适合大专院校、中等职业学校和本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空调调节与技术运用》《冷库工程与运作管理》、《冷库制冷工艺》等的实训教学及制冷专业中级、高级工的鉴定及考核。
一、装置特点
1．该实训装置具有电力拖动控制、PC控制和触摸屏控制的三种控制方式，配温度传感器及采集模块，可进行数据采集。
2．直观性强：装置采用敞开式设计，控制电路及制冷管路系统直接展现出来，器件贴有名称标识，学生可直观认识各种器件。
3．实训性强：可进行实际冷库电路控制电器工业园自动化实训制冷系统及化霜系统的全流程工作实训。
二、技术性能
1．输入电源：三相四线（或三相五线）～380V±10% 50Hz
2．工作环境：温度-10℃+40℃ 相对温度<85%（25℃）海拔<4000m
3．装置容量：<5.5kVA
4．制冷剂：R22
5．制冷量：5.3kw
6．重 量：300kg
7．外形尺寸：400cm×200cm×200cm
三、基本配置及功能

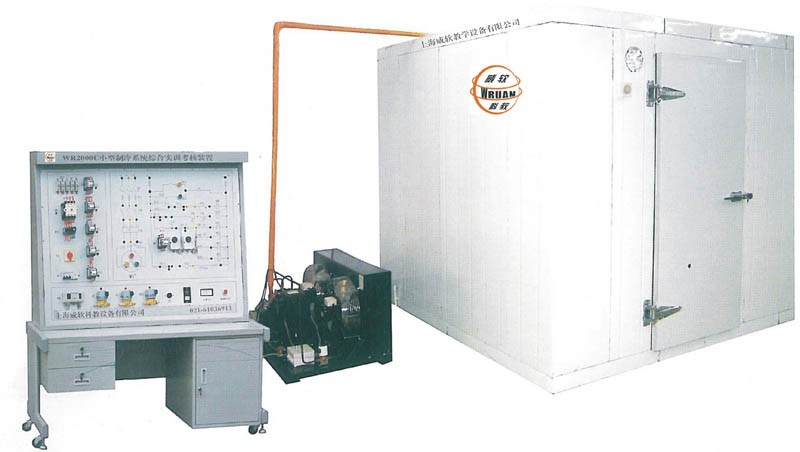

实训装置主要由控制台、风冷制冷机组、拼装式冷库、主机实训模块、温度和压力传感器采集模块及触摸屏实训模块等组成
1．电源控制部分
（1）交流电源：提供控制屏工
作所需的三相交流电源，可由
电源总开关来控制。
配有三只指针式交流电压表，分别指示输入三相电网电压值。
（2）安全保护体系：设有电压漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护。
2．测量仪表
（1）指针式电压表：量程0～450V
（2）真空压力表：量程-0.1～1.5Mpa
（3）真空压力表：量程-0.1～3.5Mpa
（4）数显温度表：采用PT100传感器，测量范围-50～150℃
3．小型冷库电气控制考核板：面板上印有小型冷压缩机、风冷冷凝器、视液镜、储液器、干燥过滤器、供液电磁阀、热力膨胀阀、手阀等构成。
4．风冷制冷机组：包含3匹全封闭制冷压缩机、风冷冷凝器、视液器、干燥过滤器、供液电磁阀、热力膨胀阀、手阀等构成。
5．风冷制冷机组
6．主机实训模块：NA830微电脑工业自动化冷库控制器、数码显示三位数码管+负号+状态指示，具有制冷、化霜、风机、报警功能
7．实训桌：实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还有四个万向轮，便于移动和固定。
四、实训项目
1．小型冷库的电气控制实训
2．小型冷库制冷系统启动、运行、调试、保护技术
电动机综合保护器使用说明书
|
一、用途概述
本广消化吸收国外先进技术的基础上、采用美国LM公司生产的集成电器。具有功能全、灵敏度高、动作可靠、体积小、使用方便等优点。本保护器是针对三相电动机在行动中因断相（缺相）过压和过流造成烧毁等原因而进行设计的保护类升级代换的电子新产品。并具有极其良好的反时限特性、设有运行指示灯，断相故障指示灯和过载报警灯。安装调试方便、省目直观、排除故障迅速。为快速投入生产而贡献。因而具有较高的使用价值。
二、技术参数
（1）工作电压：380V±10% 50HZ
（2）动作时间：断相<2秒。过载3-100秒（相对）
（3）输出控制触点：型式：常闭，电流AC380V 2A
（4）环境温度：-15℃+40℃
（5）功耗：≤2VA
（6）工作方式：任意位置连续工作
三、安装调整
（1）先按常规接好交流接触器部分，并启动电机，直到一切正常运行后，停止电动机。
（2）保护器固定在交流接触器下方为宜，三相电流分别穿过保护器的三条白色道线孔H1、H2、H3，并分别接在交流接触器的静触头CJ4、CJ5、CJ6。
（3）将保护器面积的两只调节顺时针旋到底。
（4）检查线路无误后，起动电动机，电动机能正常运转，同时保护器面板上运行指示灯亮，然后将电流调节旋转细心缓慢的逆时针方向转动，直至过载报警灯闪亮后，再顺时针销回一点观看指示灯一分钟内不闪动一次的临界状态为止。然后再将延时调节转到大于起动延时时间刻度上为止（长些为宜）。
四、注意事项
（1）调试电流调节时，应在电压为标准（380V）±1%时进行。
（2）由于内部结构关系，过流调整刻度不呈线性比例，请以实际调试为准。
（3）定期检查保护器性能，例如进行断相试验，过载试验等。
（4）如有发生电动机在运转中停止，要细心检查电动机是否断相、过载等，先检查电动机是否有温升很高，如有温升可能是过载停转，如没有温升可能是线路断相，引起跳闸，检查三相电源是否正常，交流接触器动、静触头是否接触不良，电动机三条电源线是否有松动如一切正常，然后再按住起动按钮，请注意观看保护器表面上三个指示灯是否正常（在正常情况下行动指示灯亮，过载和断相指示灯不亮）。这时电协机运转是否正常，如正常再松开起动按钮，如立即停止运转，则要细心检查交流接触器自锁触头和保护器3、4常闭触头（JD-6与3、4）等是否有松动直到排除故障原因后才能启动电动机运转，以免造成意外事故。
（5）本保护器应与电动机终负荷开关（如接触器）配合使用，若不接上电动机本保护器将作断相处理拒绝接触器合闸，不能馈电。
（6）本保护器享有一年的保用期，如保护器因质量原因包括运输损坏，请协助退回，我厂一定迅速予以免费调换。
（7）保护器维修资料和数据，如用户需要请向我厂技术科来信或来函，我厂根据实际情况给予免费供给。 |
WR-5B接线示意图 (1)
WR200C 0.5-5A
WR2000C 2-20A
WR2000C 20-80A
注意：
对于线电流少于3A的电动机，要将三相电源线分别同方向穿绕保护器白色线孔2~3圈，并应考虑电动机空载线电流较小。保护器端子，1、2是工作电源380V，1、2是工作电源380V，3、4是常闭触点输出应串入交流接触器的自锁回路中。
A、B、C三相电源
CJ1、CJ2、CJ3、CJ4、CJ5、CJ6—交流接触器主触头
1、2、3、4、5—保护器接线端子号码
CJ-7—交流接触器辅助常开触头
TA-QA—停止、起动按钮
CJ—接触器线圈
WR-6接线示意图
BHQ-S-C 63-105A
BHQ-S-C 100-250A
保护器端子1、2是工作电源为380V，3、4是常闭触点、输出应串入交流接触器的自锁回路中 |
|
一、WR2000C型用
我厂生产的WR2000C型电动机断相保护器是九十年代电机保护装置升级换代的新产品。具有灵敏度高、体积小、使用方便、动作可靠等优点。本产品与接触器配合使用，是目前其它电机保护装置所不可比拟的，最为理想的电动机保护器件。
WR2000C型断相保护器是利用电磁感应原理及电流参数平衡控制方法工作的，能对额定电流范围内的三相电动机(如电源缺相，熔丝熔断等)的电动机之目的。
本产品适应范围广、结构简单、性能稳定，具有防震耐温、耐湿等优点。长期使用不需维修调整，十分可靠。特别适合农村及工矿、企业使用。选用保护器时应注意电动机的空载，电流不小于保护器所标的额定最小工作电流，保护器一定要接上负载才能正常工作，不接负载时处于缺相工作状态，因是拒绝合闸的。
经过长时间使用证明，使用保护器可减少电动机的损坏、节约国家资财、保障正常生产，具有较高的实用价值。
二、WR2000C技术特点
1、环境温度-20℃+50℃
2、电压三相380V 50HZ
3、工作位置：任意
4、动作时间：小于1秒
5、触点电流：不大于1A |
WR2000C 接线圈 |
WR2000C
外形及按装尺寸图 |
|
WR2000C型接线图
本产品主电路接线可任意一侧进线，另一侧为出线。
注：“1”为内部继电器的动触头
“2”为常闭触头 |
WR2000C
外形及按装尺寸图
|
|
“3”为常开触头 |
|
NA830工业自动化微机控制使用说明
主要功能及技术指标
主要功能：
制冷 控制：温度显示、温度控制、压缩机开机延时保护、温控探头异常告警、温控探头故障时可以按设定的开停比定期运行。
风机控制：风机延时启动(温度和时间双重控制)、风机延时关闭。可设置成“受控模式”和“自由模式”两种运行模式。
化霜控制：定时启动化霜、化霜结束条件为温度和时间双重控制、化霜滴水、手动化霜
主要技术指标：
温度显示范围：-50～125℃(显示单位在-9.9～99.9℃之间为0.1℃，其它温州范围为1℃)
温度设定范围：-45～120℃(设置步长在-9.9～99.9℃之间为0.1℃，其它温度范围为1℃)
电源电压 ：9～12V AC (用随机配置的变压器，初级电压220±10％或380V±10％)
使用环境 ：温度-10℃～45℃，温度≤85％，无凝露。
输出触点容量：2A/380VAC(纯阻性负载)
温度传感器 ：NTC R25=5KΩ，B(25/50)=3470K
执行标准 ：Q/320585 XYK 01-2004 (NA830-CTDF)
操作指南
面板上的指示灯含义是什么？
面板上的指示灯从上到下排列的功能含义如下表：
|
指示灯 |
亮 |
闪烁 |
|
设定温度 |
正在温度设置状态(未修改) |
正在温度设置状态(已修改) |
|
制 冷 |
正在制冷 |
压缩机开机延时保护状态 |
|
化 霜 |
正在化霜 |
化霜滴水 |
|
风 机 |
风机运转 |
- |
数码管显示含义
数码管在正常时显示温度，如果显示“EE”表示温度传感器短路，“-EE”表示温度传感器断线。
怎样设置温度？
同时按上下两个键，进入温度设置状态，这时数码显示器上显示的温度即为设定温度，然后用上或下键改变设定值(“▲”键增0.1℃，“▼”键减0.1℃，按住不放超过0.5秒则快速增减)。设置完成后再同时按上下键退出设置状态。
注意：1、在温度设置状态，如果连续5秒没有按键，则自动退出设置状态。
2、必须退出设置状态才能将设定值保存起来。如果在没退出之前断电，则所设定的值不会被保存。
怎样进行手动化霜？
按住下键不放保持5秒，则进入化霜状态。在化霜时按住下键不放保持5秒，能强制结束化霜。
怎样看化霜温度探头上的温度？
在显示当前温度时按住下键，就会显示化霜温度探头上的温度。松开键则恢复到显示当前温度状态。注意如果按键超过5秒会强制进入或退出化霜状态。
√高级操作
本控制器可以对一些内部参数进行调整，以适应不同的需要。这些参数是为专业技术人员提供的，普通用户不必了解。也请非专业人员不要随便改变控制器的内部参数，以免造成控制器工作异常。内部参数设置方法如下：
使用一组密码进入参数设置状态，密码为“上下上下上上下”，按照这个顺序在显示当前温度状态连续按“▲”“▼”两个键，要在三秒钟之内完成，如果密码输入正确，会进入参数设置状态，这时数码显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。
用“▲”或“▼”键可选择参数代码，选择一个参数后同时按上下键则显示该参数的值，这时再用“▲”或“▼”键即可对参数进行设置，设置完成后现同时按上下键，回到显示参数代码状态。(注意：参数改变要同时按上下键回到“Fxx”状态时才会被保存)
内部参数代码如下表所示：
|
类别 |
代码 |
参数名称 |
设定范围 |
出厂设定 |
单位 |
备注 |
|
温控类 |
F12 |
温差 |
0.2-10 |
1.0 |
℃ |
控制温度的回差，详见温度控制原理的说明 |
|
F19 |
温度修正 |
-9.9--+10.0 |
0.0 |
℃ |
|
压机类 |
F21 |
压缩机停机保护时间 |
0—10 |
3 |
分钟 |
|
|
F22 |
压缩机运行频率* |
0—10 |
0 |
- |
见附注 |
|
化霜类 |
F31 |
化霜周期 |
0—99 |
12 |
小时 |
0表示不化霜 |
|
F32 |
化霜结束温度 |
5.0—50.0 |
15.0 |
℃ |
|
|
F33 |
化霜结束时间 |
1—99 |
30 |
分钟 |
|
|
F34 |
化霜滴水时间 |
0—99 |
5 |
分钟 |
|
|
风机类 |
F41 |
风机启动温度 |
-50—125 |
-10 |
℃ |
|
|
F42 |
风机启动延时 |
0—240 |
60 |
秒 |
|
|
F43 |
风机停止延时 |
0—240 |
0 |
秒 |
|
|
F44 |
风机模式 |
0或1 |
0 |
- |
0：受控模式 1：自由模式 |
|
测试类 |
F99 |
自检 |
此功能会依次吸合所有继电器，严禁在线使用 |
|
|
F100 |
退出设置 |
|
*注：1、“压缩机运行频率”是在温控探头故障时起作用，让压缩机工作在保护运转状态，在这个状态下，以30分钟为一个周期，压缩机运转F22×3分钟，停止30-(F22×3)分钟，例如：F22设置为3，则当温控探头发生故障时压缩机运转9分钟，停21分钟，如此循环。如果不需要此功能，可将F22设为0。
基本工作原则
温度控制
控制根据“设定温度”和“温差”两个参数进行，假设“设定温度”为20℃，“温差”为2℃，则当温控探头上感知的温度高于20℃时启动制冷，一直到温度低于18℃时停止制冷，将温度控制在20±2℃之间。
压缩机开机延时保护
控制器内有一个“压缩机停机计时器”，当压缩机停机时开始计时，下一次启动压缩机前首先检查这个计时器，如果已满三分钟则立即启动压缩机，这样可以保证停机后再启动间隔大于三分钟，防止频繁启动损坏压缩机。
另外控制器刚通电的三分之内也不会启动压缩机，这样在突然停电再来电的情况下也能保护压缩机。(*注：压缩机开机延时保护时间是可调的，以上假定设置成三分钟)
自动化霜原理
控制器根据“化霜周期”设定的时间定时启动化霜。化霜启动后控制器会通过化霜温度探头检查化霜效果，如果探头温度达到“化霜结束温度”则认为化霜完毕，结束化霜。如果化霜时间过长，超过了“化霜结束时间”，控制器将强制结束化霜。
化霜滴水
可以设定一个化霜滴水时间，例如设为5分钟，则化霜结束后5分钟内不会启动制冷，这时“化霜”指示灯闪烁。但是有两种情况不会进入化霜滴水状态：一种是手工强制结束化霜，另一种是化霜传感器故障引起的化霜结束。
关于风机控制
风机有两种运动模式：“受控模式”和“自由模式”
在“受控模式”下，风机只在制冷时运转，但开始制冷后并不立即启动风机，控制器会通过化霜温度探头检测蒸发器温度，当蒸发器温度降至低于“风机启动温度”时再启动风机，这样可以防止化霜后启动制冷时风机打出热风；如果开始制冷后蒸发器温度长时间不下来，超过了“风机启动延时”规定的时间，也会强制启动风机。如果希望立即启动风机，可以将“风机启动延时”设置为0。停止制冷后风机也不会马上停止，会延迟一段时间，这个时间在“风机停止延时”参数中设置，如果不需要延时，请将这个参数设为“0”。
在“自由模式下”，风机常转，只在化霜时停止。在此模式下“风机启动温度”、“风机启动延时”、“风机停止延时”等参数不起作用。
注意事项：
1、温控探头请放置在冷风机回风处；化霜探头固定在冷风机回气管上面。
2、控制器接地端请同电控箱接地端可靠连接，保证接地良好。
3、请使用本公司随机配置的电源变压器和温度传感器。 |
