品型号：WR-255
产品单价：9900元/台
产品介绍：
该电工实训考核装置是按照劳动和社会保障部颁发的“工人技术等级标准”和“职业技能鉴定规范”的内容要求，根据初、中级电工培训考核的实际情况而设计的新一代集电工理论教学、实操训练、考核鉴定于一体的多功能设备。该设备是我公司推出的具有定时、误操作记录等考核功能，同时具备多种安全措施的最新设备。能完成初、中级电工考核鉴定中的电力拖动控制与照明电路的实操项目。能满足电工上岗培训、实践操作和考核鉴定的要求。是各中专、技校、职校以及劳动职业技能鉴定部门电工电拖实操培训和考核鉴定的理想教学设备。
一、 产品特点
1、安全性能
装置设有电流型漏电保护装置保障人身安全，适用学生操作的特殊要求。设备由三相五线制电源输入，装有电流型漏电保护器，控制屏若有漏电现象，漏电流值超过一定值，即切断电源，确保人身安全。
2、合理结构
设备以标准的配电柜为主柜，利用柜体的双面空间，科学地布置电器及配套实验器材。该柜设计合理，实操方便，一柜多用，所有电器元件接点都已接到接线端子上，学生只需在接线端子上接线实验，延长了电器元件使用寿命、降低了材料损耗。
3、美观外形
装置布局合理，外形美观，面板示意图明确、直观。
走线清晰整洁，减少了出故障的环节，提高可
靠性。装置采用铁质双层亚光密纹喷塑结构；
结构牢固美观。美观大方的产品外形，先进的
结构和工艺。使人感觉赏心悦目。
二、实验项目
实验一 触摸开关控制白炽灯电路
实验二 白炽灯控制电路
实验三 人体感应开关控制楼梯白炽灯电路
实验四 声控开关控制楼梯白炽灯电路
实验五 日光灯控制电路
实验六 单相电度表直接安装电路
实验七 单相电度表间接安装电路
实验八 单相电动机起动停止控制电路
实验九 单相电动机调速控制电路
实验十 电流互感器与电流表配用接线图
实验十一 电压表、电流表安装电路
实验十二 三相四线有功电度表直接安装电路
实验十三 三相四线有功电度表间接安装电路
实验十四 一台电流互感器用于单相回路的接线电路
实验十五 两台电流互感器接成不完全星形接线电路
实验十六 三台电流互感器接成星形接线电路
实验十七 两台电流互感器差接接线电路
实验十八 三台电流互感器接成三角形接线电路
实验十九 万能转换开关和电压表测量三相电压接线电路
实验二十 异步电动机点动控制电路
实验二十一 异步电动机自锁控制电路
实验二十二 有过载保护自锁控制电路
实验二十三 异步电动机单向点动起动控制电路
实验二十四 异步电动机两地控制电路
实验二十五 异步电动机联锁正反转控制电路
实验二十六 正反转点动、起动控制电路
实验二十七 双重联锁正反转控制电路
实验二十八 自动往返控制电路
实验二十九 位置开关作自动停止正反转起动控制电路
实验三十 带有点动的自动往返控制电路
实验三十一 异步电动机星、三角控制电路
实验三十二 接触器控制星三角形控制电路
实验三十三 串电阻降压起动控制电路
实验三十四 异步电动机反接制动控制电路
实验三十五 异步电动机能耗控制电路
实验三十六 手动顺序起动控制
实验三十七 自动顺序起动控制
实验三十八 C620-1型车床控制电路
实验三十九 电动葫芦电气控制电路
实验四十 Y3150型滚齿机控制电路
实验四十一 Z535型立式钻床控制电路
三、技术参数
1、输入电源：AC380V±5%(三相五线) 50±1Hz
2、额定电流：5A
3、相对温度：-5℃～40℃ 相对湿度：＜75%（25℃）
4、外形尺寸：750×550×1800mm
5、设备重量：170kg
四、装置的基本装备

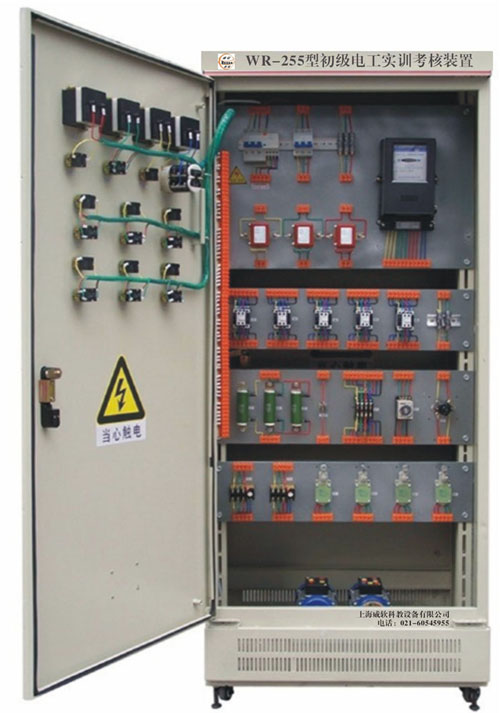

该装置按照标准电气控制柜设计制造(规格：750×550×1800mm)，充分利用双面空间位置，柜内装有完成各种照明电路所需的单相电度表、三相有功表、日光灯、白炽灯、单联开关、双联开关、触摸开关、人体感应开关、声控开关、插座等，以及电气控制所需要的多种低压电器，如漏电断路器、熔断器、电流互感器、接触器、中间继电器、时间继电器、热继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表等。元器件全部采用优质名牌产品。
为了延长电器的使用寿命，各电器的接点都先与接线端子相连，再让学生在接线端子上接线，以求经久耐用。还配备一台单相交流电机、两台三相交流异步电机，通过该电动机支持可作各种实验。
|
