产品名称:
DVD十四合一智能视听家电多功能实验台
型   号:
WR2000
产品编号:
4281814616
产品类别:
家用电器、小家电维修考核实验台
   产 品 说 明

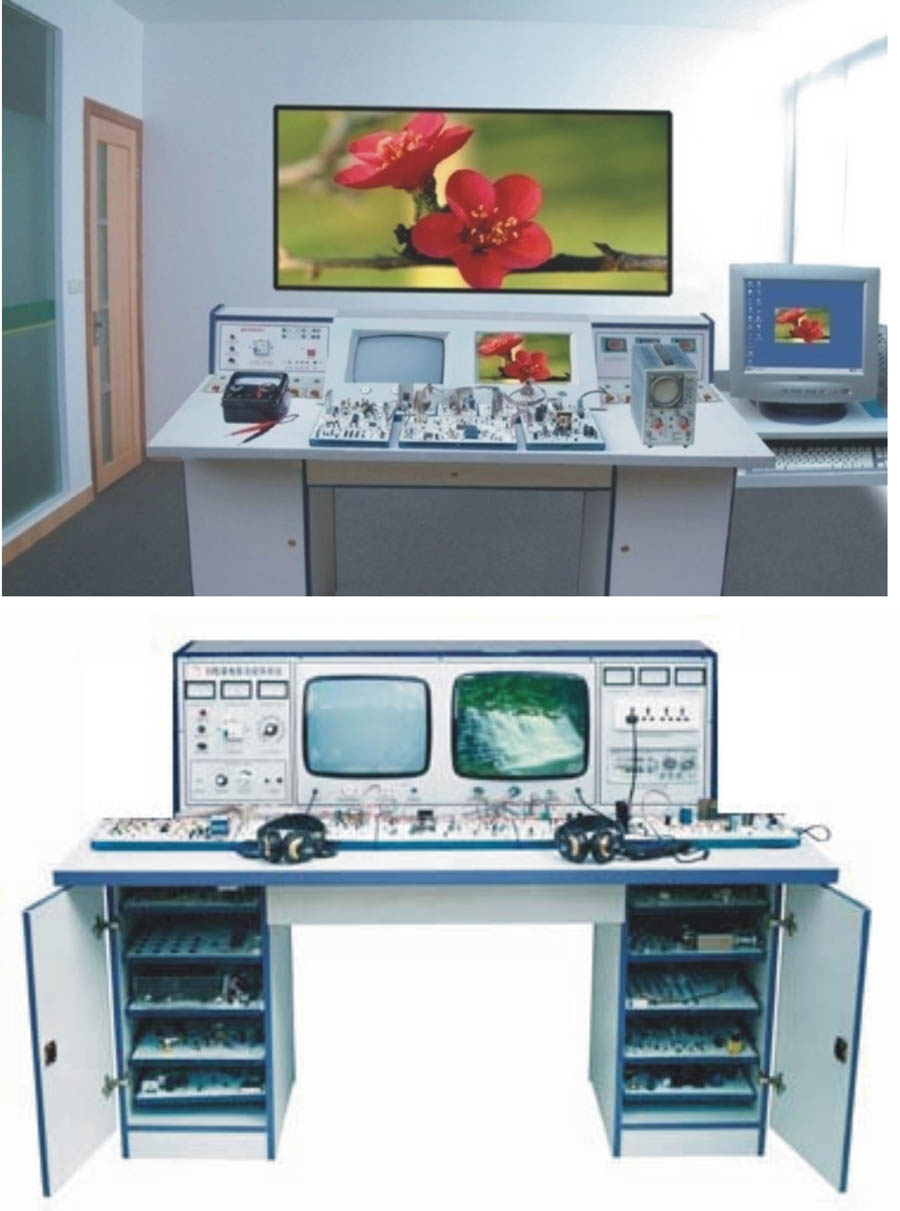

WR-2000A型DVD14合一智能视听家电多功能实验台
 一、概述   (单价:13200元/台)
    WR-2000A型家电实验设备,吸收国内外先进教学仪器的优点,充分考虑实验室现状与发展,从性能和结构上进行了改进和创新,采用积木式结构,布局合理,使用方便,每个单元都可进行故障实验、测试、研究、分析,并且教师可自编自导实验,提高实验效果及学生动手能力。
二、技术指示
1、工作电源:AC220V±10%50Hz
2、外形尺寸:110高×80宽×160长cm
3、整机功率:<0.5KVA
4、人身安全保护:输入电源隔离,浮地设计,设备具有电压漏电保护装置,短路保护。
三、功能
彩色电视机、电源采用光耦冷底板电源及AC输入输出保护功能。
1、彩色信号发生器:彩色信号发生器具有16种测试功能,即16种标准测试信号是来判答电视
机的行、场线性是否正常,彩度、亮度、公共通道正常与否。
2、TA东芝二片彩色电视机:具有绿色字符显示自动选台,自动存台,全自动遥控接收,PAL制
等功能。电脑集成M50436,中段TA7680,解码TA7698,伴音AN5655,场扫描AN5512,波段转换LA7910。
3、黑白电视机:图像中频38MH2,伴音中频6.5MH2,TA7611,伴音TA7176,场扫描UPC1031,具有U高频头,V高频头所有波段。
4、收音机具有调频调幅功能,集成采用XC1191,功效采用LA4440,LA4440具有过压过流过热保护。
5、DVD机:DVD机兼容DVCD、SVCD、MP3、
VCD等功能。
6、UPC黑白电视机:中级UPC1366,伴音UPC1353,场扫描UPC1031。
7、分立黑白电视机:中放、视放、行扫描及伴音中放采用分立元件。
8、数码卡拉OK具有混响高低音,左右声道调节功能,混响采用BA5096。
9、录音机具有录放功能,中放采用LA3220、功放采用LA4440。
10、I2C总线控制单片彩色电视机,是当今世界最先进的数字控制技术,开机关机为拉幕式,各种控制功能、调试、实验、维修都是通过遥控器进入工厂状态实验,(如行幅、场幅、场线性、RGB三基色,AGC、AFC、设置AV1、AV2十字线等)都是利用遥控器进行实验。主要集成LA76810、LC863328。
11、音响功率放大器,具有5.1声道放大功能及带杨声器保护电路,数码卡拉OK,具有前置放电路及卡拉OK混响电路。
12、环绕声大功率音箱系统,由全透明音箱及左右声道杨声器组成。
13、教学软件
14、直流稳压电源1.5—24V ,2A具有过载过流保护功能。
15、考核系统
1、计算机可监控每个学生台考试成功与失败。
2、具有发卷功能。
3、具有收卷功能。
4、试卷清零功能。
5、具有密码进入功能。
6、可以对学生成功进行统计,打印等功能。
7、具有自动检测老师台与每学生台的通讯情况。
8、学生输入故障码连继三次错误,电脑自动显示实验失败。
9、学生输入故障码三次,有一次正确电脑自动显示实验成功。
10、每个实验模块都设置有考核接口,已设置100多个故障点。
11、考核装置可对每种机型的各电路单元进行考核。
12、每种机型实训模块可与考核装置组合实训,也可独立实训。
16、配置电路图讲解、绘制电化教学软件;

四、实验台主要配置
1、交流输入电表1只,交流电源经隔离变压输出电压表1只,行电压指示表1只,行电流表1只。
2、漏电开关1只,电源输入输出保险各1只,四连插板1只,安全隔离变压器1只,电压调节开关1只。
3、彩色信号发生即信号源1台。
4、14寸黑白显示器1台,14寸彩色显示器1台,内置彩色黑白高压包各1只,内置3W杨声器3只。
5、黑白、彩电:收录音与实验台连接插座共6只。
6、上海精益FM-500型指针万用表1台。
7、铝塑板34cm×117cm  1块。
   五、(14合一)功能与实验(机种配置)
能完成下列机型的所有实验:
1、数码卡接OK、立体声功放。
2、全自动遥控彩色电视机(东芝二片)
3、TA集成黑白电视机
4、调频调幅收音机
5、录音机
6、彩色信号发生器
7、DVD机(杜比AC-3解码)
8、UPC黑白电视机
9、分立黑白电视机
10、三洋单片彩电(I2C总线控制)
11、5.1声道杜比功放
12、大功率音箱
13、考核系统
六、(14合一)全透明单元板配置
1、1号板:收录机
●交流偏振荡电路单元
●调频调幅收音机电路单元
●录音放音音频放大电路单元
●录音机机芯电路单元
2、2号板:黑白电视机
●电源变压器电路单元
●整流滤渡电路单元
●黑白稳压电源电路单元
●立体声功率放大电路单元
3、3号板:黑白电视机
●场输出电路单元
●行输出电路单元
●同步分离行振荡电路单元
●视频放大电路单元
4、4号板:黑白电视机
●UPC黑白伴音功放电路单元
●UPC黑白中放电路单元
5、5号板:黑白电视机
●TA黑白伴音电路单元
●TA黑白伴音入大电路单元
●TA黑白中放电路单元
6、6号板:黑白电视机
●分立黑白电视机中频放大电路单元
●分立黑白伴音鉴频电路单元
7、DVD机(杜比AC-3解码)
8、DVD电源显示接收、安键电路单元
9、数码卡拉OK电路单元
10、彩色电视机行输出一块电路单元
11、彩色电视机场输出一块电路单元
12、彩色电视机视放一块电路单元
13、彩色电视机高频头中放遥控电路单元
14、彩色电视机解码亮度放大电路一块单元
15、彩色电视机开关电源电路一块单元
16、I2C总线控制高频头遥控电路一块单元
17、I2C总线控制中放解码亮度电路一块单元
18、I2C总线控制输出电路一块单元
19、I2C总线控制视放电路一块单元
20、5.1声道功率放大器,扬声器保护电路单元
七、 东芝二片彩色电视机实验内容
一、遥控、中频放大,伴音中放电路单元实验内容  20号电路单元
实验1-1  无图无声实验:K28是IF输入开关,断开无信号输入中放、满屏雪花,闭合正常。
实验2-2 雪花干扰图像实验:K29是中放前置放大供电电源12V开关、断开雪花干扰图像,闭合正常。
实验3-3 无伴音或伴音不正常实验:K30是伴音中频信号输出开关,断开无伴音或,闭合正常。
实验4-4 伴音不正常实验:K18是伴音中频信号输出开关,接通伴音对地伴音不正常,断开正常。
实验4-5 无图像有声音实验:K17是视频输出开关,断开无视频信号输出,即无图像。
实验6-6 遥控失灵实验:K27是遥控接收信号输入开关,断开遥控失灵。闭合正常。
实验7-6 无字符实验:K12是字符振荡输出开关,断开无字符显示,闭合正常。
实验8-8 无字符实验:K13是字符振荡输出开关,断开无字符显示,闭合正常。
实验9-9 自动搜台不正常实验:K14是AFT电压断开自动搜台不正常,闭合正常。
实验10-10 字符对比度不足实验:K15是字符B信号输出,断开字符对比度不足,闭合正常。
实验11-11 U波段无图无声实验:K11是频段编码信号输出,断开频段U波段不工作,闭合正常。
实验12-12 UV波段无图无声实验:K10是频段编码信号输出,断开频段U、V波段不工作,闭合正常。
实验13-13 音量失控实验:K8是音量控制信号输出,断开音量失控,闭合正常。
实验14-14 无亮度实验:K9是亮度控制信号输出、断开无亮度,闭合正常。
实验15-15 色度失控实验:K16是色度控制信号输出、断开有彩色但色度失控,闭合正常。
实验16-16 音量大无法控制实验:K1是音量开关,断开音量最大,闭合正常。
实验17-17 色度失控实验:K2是色度开关色度最大,色度失控闭合正常。
实验18-18 高度失控实验:K3是亮度开关,断开亮度最大,闭合正常。
实验19-19 按键失控实验:K4是键扫描输出,断开所对应的按键失控,接通正常。
实验20-20 按键失控实验:K 5是键扫描输出,断开所对应的按键失控,接通正常。
实验21-21 按键失控实验:K5是键扫描输出,断开所对应的按键失控,接通正常。
实验22-22 按键失控实验:K7是键扫描输出,断开所对应的按键失控,接通正常。
实验23-23 AGC电路实验:W1是AGC控制,AGC不对图像不清或无图像。
实验24-24 字符水平位置实验:W2是字符水平位置,调动W2字符可左右移动。
实验25-25 电台调谐实验:W3是电压调谐电位器,用来调谐电台信号。
二、彩色解码、Y放大帧振荡、行振荡电路单元21号
实验26-1 白光栅无图像实验:K1是视频输入,断开白光栅无图像,闭合正常。
实验27-2 无光栅实验:K2是行振荡信号输出,断开无光栅行不正作,闭合正常。
实验28-3 无光栅实验:K3是行推动输出端,断开无光栅,闭合正常。
实验29-4 水平亮线实验:K4是场振荡开关,断开水平亮线,闭合正常。
实验30-5 回扫线实验:K5帧消隐开关,断开屏幕出现回扫线,闭合正常。
实验31-6 UV分量实验:K7PAL/NTSC制式开关及延迟信号输入断开失去分量,闭合正常。
实验32-7 U分量实验:K8是U分量输入,断开失去U分量,闭合正常。
实验33-8 无彩色实验:K9是矩陈开关,断开无彩色,闭合正常。
实验34-9 色度失控实验:K10是色度控制,断开色度失控,闭合正常。
实验35-10 无光栅实验:K11是亮度控制端,断开无亮度即无光栅,闭合正常。
实验36-11 无彩色实验:K12是APC滤波端,断开无彩色,闭合正常。
实验37-12 对比度实验:R256电位器是对比度电位器,调整图像的对比度。
实验38-13 亮度实验:R255是副亮度电位器,调节图像的亮度。
实验39-14 行同步实验:R451是行频电位器,调节行同步。
实验40-15 场同步实验:R351是帧电位器,调节场同步。
实验41-16 色相位电路实验:R522是色相位电位器,调节色度信号的相位。
三、彩色光耦开关电源电路单元 8号板
实验42-1 无伴音实验:K1伴音16V供电开关,断开无伴音,闭合正常。
实验43-2 正机不工作实验:K2 5V稳压供电12V开关,断开正机不工作,闭合正常。
实验44-3 水平亮线实验:K3遥控开机关机信号开关,断开水平亮线,闭合正常。
实验45-4 图象扭曲实验:507、400V滤波电容,焊开图象扭曲,闭合正常。
四、末级视放电路单元18号
实验46-1 红色信号丢失实验:K1是R信号开关断开红色信号丢失,闭合正常。
实验47-2 绿色信号丢失实验:K2是G信号开关断开绿色信号丢失,闭合正常。
实验48-3 兰色信号丢实验:K3是B信号开关断开度兰色信号丢失,闭合正常。
实验49-4 无绿色字符显示实验:K4是绿色字符开关,断开,无绿色字符显示,闭合正常。
实验50-5、亮平衡、暗平衡、三基色实验:电位器W1到W5是亮平衡、暗平衡、三基色调整电位器。
五、帧输出电路单元
实验51-1 场下线性压缩实验:K1断开场下线性压缩,闭合正常。
实验52-2 水平亮线实验:K2断开水平亮线,闭合正常。
实验53-3 场幅压缩实验:K3断开场幅压缩,闭合正常。
实验54-4 对场幅实验:R302是场幅电位器,对场幅进行调整。
实验55-5 场线性实验:R312是场线性调节电位器。
六、行输出电路单元
实验56-1 无光栅实验:K1是行推动信号,断开无光栅行不工作,闭合工作。
实验57-2 M1至M5是主要测试点。
八、黑白电视机故障的演示
一 2号板电源电路单元
实验58-1 图像S形扭曲实验:K1是全波整波开关,断开只是半波整流,闭合正常。
实验59-2 图像扭曲实验:K2是整流滤波电容,断开图像扭曲,闭合正常。
实验60-3 整机不工作实验:K3是12V电源输出,断开整机不工作,闭合正常。
实验61-4 b级对地电阻实验:K4是调整管b级对地电阻,闭合断开无明显反应供分析。
实验62-5 稳压电源12V实验:W1是稳压电源调整,是调节稳压电源12V的高低。
二、3号板,黑白电视机末级视级,行、场扫描电路单元。
实验63-1 垂直亮线实验:行输出电路K1是行偏转输出,断开垂直亮线,闭合正常。
实验64-2 无光栅实验:行输出电路K2是行推动供电、断开无光栅,闭合正常。
实验65-3 光栅缩小实验:行输出电路K3是行逆程开关,断开光栅缩小,闭合正常。
实验66-4 场同步实验:场输出电路单元RP402是场频电位器,可调节场同步。
实验67-5 场线性实验:场输出电路单元RP404是场线性电位器,调节场面性线性。
实验68-6 场幅度实验:场输出电路单元RP403是场幅电位器,可调节场幅度。
实验69-7 回扫线实验:场输出电路场消隐断开,屏幕出现回扫线。
实验70-8 水平亮线实验:帧输出偏转断开,水平亮线,闭合正常。
实验71-9 白光栅实验:视放K1、K2断开出现白光栅,闭合正常。
实验72-10 对比度失控实验:视放K4断开对比度失控,闭合正常。
实验73-11 行场不同步实验:同步分离K1断开行场不同步,闭合正常。
实验74-12 行不同步实验:行振荡电路K2断开行不同步,闭合正常。
实验75-13 行同步实验:7L1是行电位器,可调节行同步。增长合正常
实验76-14 无光有声实验:断开7R15行不工作,无光有声。增长合正常
三、UPC中放伴音,4号板电路单元
实验77-1 无图、无声、有光实验:拨去高频头杆座、无图、无声、有光。
实验78-2 AGC实验:R216是AGC电位器。
实验79-3 图像横向干扰实验:K2断开图像横向干扰。
实验80-4 无声音实验:K3断开无伴音,即无声音,闭合正常
实验81-5 音量大小实验:音量电位器是调节音量大小。
实验82-6 音质实验:L302是伴音鉴频中周,调节音质。
实验83-7 无声实验:拨掉喇叭线,无声,插上正常。
四、TA黑白电视机中放伴音电路单元
中放电路单元
实验84-1 无图、无声实验:K1高放是AGC开关断无图、无声,闭合正常。
实验85-2 无图像实验:K3断开无图像,雪花正常,闭合正常。
实验86-3 白光栅有回扫线实验:K4断开无视频信号输出,白光栅有回扫线,闭合正常。
实验  伴音电路单元
实验88-1 无声音实验:K1断开无声音,闭合正常。
实验89-2 无声音实验:K4断开无声音,闭合正常。
实验90-3 无声音实验:K3断开无声音,闭合正常,
实验  伴音功放电路单元
实验91-1 无声音实验:K1断开无声音,闭合正常。
实验92-2 声音失真实验:K3断开声音失真,闭合正常。
实验93-3 无声音实验:K4断开无声音,闭合正常。
实验94-4 声音轻实验:K5断开声音轻,闭合正常。
九、录音机收音机电路故障演示
1、收音机电路单元
实验96-1 无声实验:收音机开关断开,无收音,闭合正常。
实验97-2 无声音实验:K5断开无声音,闭合正常。
实验98-3 无声音实验:K55断开无声音,闭合正常。
实验99-4 声音小实验:K2断开声音小,闭合正常。
2、录音机电路单元
实验100-1 无声实验:拨掉LA322D,录音机无声,扞上正常。
实验101-2 扬声器无声实验:大拨动开关向上是录音状态,此时扬声器无声。
实验102-3 扬声器有声实验:大拨动开关向下是播放状态,此时扬声器有声。
实验103-4扬声器无声音实验:电源无12V供电,扬声器无声音。
实验104-5声音快实验:声音快慢可以调节马达的调速电位器。
十、I2C总线控制三羊单片彩色电视机高频头中放、电脑控制解码,行场扫描电路单元
实验105-1无AV视频信号实验:K1是视频输入开关,断开无视频输入,闭合正常
实验106-2无音频信号实验:K2是VIDEO输入开关,断开无伴音,闭合正常
实验107-3有雪花无图像无伴音实验:K3是IF输入开关断开无图无声,闭合正常
实验108-4 无图像或图像实验:K4是AGC开关断开AGC失控,闭合正常
实验109-5 L波段无图无声实验:K6是L波段开关,断开L波段无图无声,闭合正常
实验110-6 H波段收不到台实验:K7是H波段开关,断开H波段无图无声,闭合正常
实验111-7 U波段收不到台实验:K8是U波段开关,断开U波段无图无声,闭合正常
实验112-8不能搜台或搜不到电台实验:K9是TV调谐电路开关,断开搜不到台闭合正常
实验113-9电脑不工作实验:K10是电脑5V工作电流,断开正机不工作,闭合正常
实验114-10缺R基色实验:K11是R基色开关,断开无R基色,闭合正常
实验115-11 缺G基色实验:K12是G基色开关,断开无G基色,闭合正常
实验116-12 缺B基色实验: K13是B基色实验,断开无B基色,闭合正常
实验117-13行不工作实验:K14是行输出开关,断开行不工作,闭合正常
实验118-14 无字符显示实验:K15是行脉冲电路开关,断开无字符,闭合正常
实验119-15 ABL电路实验:K16是ABL开关,断开亮度失控,闭合正常
实验120-16 无字符显示实验:K17是场脉冲开关,断开无字符显示,闭合正常
实验121-17 水平亮线实验:K19是25V电流开关,断开场无电源水平亮线,闭合正常
实验122-18  遥控接收失灵实验:K22是遥控接收头输入电路开关,断开遥控失灵,闭合正常
实验123-19 DATA、CLOCK电路实验: K21、K20是串行时钟,串行邮据电路,断开失控,断开失控,闭合正常
