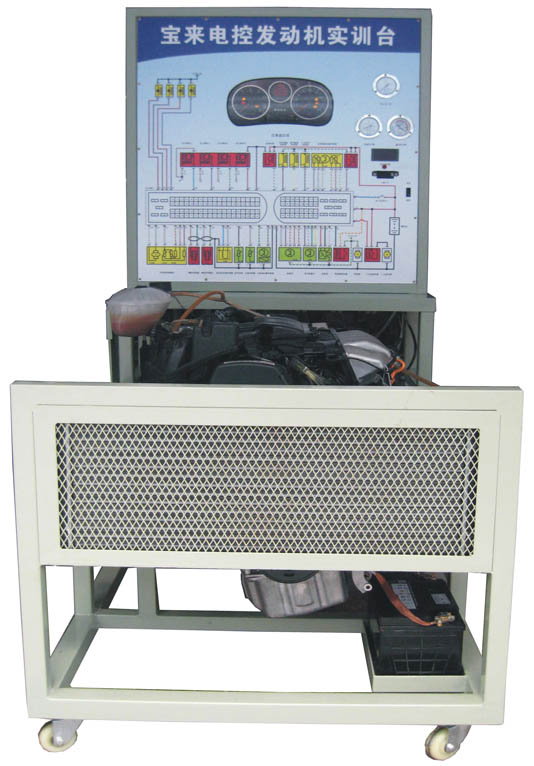

宝来电控发动机实验台
配置与技术要求：单价:76000元/台
1、本发动机实训台采用一汽大众新宝来07款四缸8气门电喷汽油发动机，排量2.0L；采用原厂配置的发动机附件和各种电器，包括可移动的发动机支架、原厂ECU 电脑及原厂全车线束、电子油门踏板、仪表总成、散热器总成、水箱总成、油箱总成、碳罐总成、继电器合总成、消音器总成、第三代防、带芯片的钥匙及防盗控制器总成等。发动机总成采用原厂原车线束，线路、元件、接口等完整无损、无故障，能方便插拔。发动机各传感器、执行件有效，可以通过仪器测量其工作参数。
2、每个台架配置实训台式测试面板，面板印制发动机电控系统电路图（彩色、双色原理图）测试孔布置在电路图上；能够用万用表测试各点电压，以便用示波器观察波形，关键执行元件配置仪表显示其工作状态及读数、真空压力表、燃油压力表、机油压力表、电压检测表、显示发动机工作状况下真空压力、燃油压力、机油压力、工作电压、检测电压、面板彩色喷绘，采用6mm厚进口pvc板材，不变形，经喷烤漆工艺制作。
3、实训台留有20CM大小的水平桌面，便于放置解码器、万用表、以及实训报告书等；配置带制动功能的万向脚轮整体台架能够轻松移动；台架框架等金属材料采用烤漆。
4、发动机故障诊断台架故障设置控制系统要求如下：
1)故障设置与排除装置采用可联网的PC机控制，其主要要求如下：
（1）控制软件采用图形化界面（软件线路图与测试面板图形一致），软件界面使用模拟万用表测试并真实显示所有故障设置点两端电压。
（2）故障设置类型具有通断、对地短路、信号模拟等，并能够设置间歇性故障；能够设置与电脑端子脚有关的所有故障（故障点达32-64个），组合式故障要求达到150个以上；
（3）控制软件具有在线教学功能、排故考核和自动评分功能。
（4）可以由PC机远程操作发动机的启动和熄火。
（5）要求配置1台国内品牌（奔腾Ⅳ2.6G以上、内存1G以上）台式电脑及电脑机柜，显示器采用19寸液显，能够与投影机配套使用，实现理论-实践一体化教学。软件配置解码器；
（6）可以实现联网具有在线教学功能；
2）台架上应设置紧急停车装置。
3）发动机故障设置电路及其附属器件不能改动原车线路，在测试面板上配置该发动机自带的数据传输诊断接口以及OBD-2数据接口（该接口，能用解码器读取、清除故障码和观察数据流。具有外接电脑板（ECU）端子，可以测量电信号。
5、发动机应对所设置故障有明显的直观反映。
6、发动机燃料箱（加满不小于10升）安装在台架上，可随台架移动，尽量远离发动机缸体，采用金属外壳确保安全。
7、台架上应装有可随车移动的灭火器，灭火器类型为能够扑灭油料火灾类型。
8、台架应配有足够长的金属软管，能够把发动机废气导到室外。
9、发动机台架配有完善的使用和维护说明书。
10、台架发动机免费保修时间2年，微机控制部分免费保修3年，台架终身维修。
技术性能：
1、主要参数值：
●直列四缸8气门水冷电喷发动机 排量2.0L
●可移动台架(分体式+安全不锈钢防护拦) 1500×1000×1800mm
●汽油箱容量 10L
●润滑液容量 4.5
●蓄电池容量 12V42AH
●冷却液容量 10L
●设备重量（不含油液） 260Kg
|
