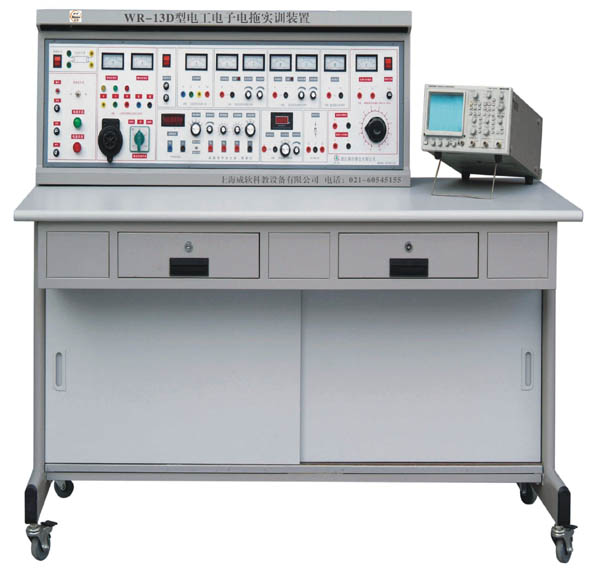

WR-13D型电工电子电拖实训装置
产品型号：WR-13D
产品单价：9000元/台
产品介绍：
概述：
WR-13D型电工电子电拖实训装置吸收了国内国外先进教学仪器的优点，充分考虑了实验室的现状和未来的发展趋势，从性能上和结构上进行了全面的升级。对实验中所涉及的电源、仪器仪表采取可靠保护，同时设置了电流型和电压型漏电保护等多重人身安全保护体系。另可根据需要扩展电力拖动、PLC等实验课程。为高等专业学校、职业技术学院、技能培训机构新建或扩建实验室，迅速开设实验课提供了理想的实验装置。
特点
设备精度高、性能好、煅练学生动手能力。
结构美观、实用，方便实验室现场教学（钢木结构）。
实验与实训一体化，理论与实践相结合。
产品简介:
本系列产品是电工、电子实验与电工、电子实训与考核有机的结合，做到资源共享一室多用，减少实验实训指导教师和教室。实验项目包括电工学、电工 原理、电子技术、课程，可完成交直流、振荡、磁场电路、运算放大器、整流电路、交直流放大电路、数字逻辑电路等电路实验。采用德国职业教育先进的实验方法；利用四孔通用万能实验底板和分立式元件盒灵活地组合实验，元器件可重复利用，实验方便，动脑动手能力强。
电子技能实训科目改革传统实验实训教学模式，通过基本操作技能和二十几类实用新型电路的制作、调试，使学生掌握电子产品的制作调试，学会阅读电路原理图和PCB图，熟悉常用电子元器件的选择、测试，掌握焊接和电路组装工艺技能（设备中配置二十几套实训电路板和相应元器件），并能处理安装调试过程中出现的问题。实训电路中涵盖开关、音频、信号发生、计数、译码、显示、测量、控制等内容。
电工、电拖技能实训科目通过安全用电，常用工具及仪表的使用，电工基本技能训练，电动机的安装维护与故障处理，电动机基本控制线路的安装、调试与维修，常用生产机械电气控制线路的故障分析与处理等项目系统训练。可以达到劳动及社会保障职业技能鉴定中级以上水平。本系列设备具有科学性、验证性、实用性、趣味性，是高等、中专、职业学校及各类培训机构新建、改建实验室的理想产品。
主要技术性能：
工作电源： 220V±10% 50Hz
外形尺寸：1600×700×1070（mm）
实验台为钢木结构，铁质喷塑工艺，中间设有两个抽屉用于存放工具，下面设有元件器贮存柜用于存放实验材料。装有四个万向调节转动轮子，可方便移动，轮子设有刹车系统，需要固定时踩下刹车片便可固定不动。
交流三相电源：
三相四线380V输出，电压电流表指示，红绿黄指示灯指示。
A组单相交流可调电源：
装有500W的单相自耦调压器，交流0-250V连续可调输出。最大输出电流为2A，电压表指示。
B组交流低压电源：
3V、6V、9V、12V、15V、18V、21V、24V、36V、并可输出双6V、双9V、双12V、双24V等。电流1.5A。交流电流表指示。
C组直流稳压电源：
0V-30V连续可调，电流1.5A，电压稳定度≤0.3%，电流稳定度≤0.3%。自动继电器换档；自动过载保护、自动恢复及过载指示功能。电压表和电流表指示输出电压和电流。CD两组可迭加输出0-60V或正负30V。
D组直流稳压电源：
0V-30V连续可调，电流1.5A，电压稳定度≤0.3%，电流稳定度≤0.3%。自动继电器换档；自动过载保护、自动恢复及过载指示功能。电压表和电流表指示输出电压和电流。CD两组可迭加输出0-60V或正负30V。
E组函数信号发生器：
采用专业DDS（直接数字合成）信号发生器芯片制作，性能稳定失真度小。能输出正弦波、三角波、矩形波等。输出频率范围：0HZ-550KHZ连续分段可调。所有输出信号电压幅度均可衰减、调节；电压输出范围0-12VPP。
单次脉冲源：每次可输出一对正负脉冲
音频功率放大器：
输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。
数显频率计：
1、测量范围：1Hz-8MHz；6位数显；自动换档。
2、输入阻抗：不小于1MΩ/20PF
3、灵敏度：〈50mV
G智能交流电参数测式仪：采用微处理器制作；自动换档功能；轻触开关按键控制；能测量功率、功率因数、电压、电流、频率等值；电流测量范围：0-5A；电压测量范围：0-450V,测量精度：0.5级；五位数码管显示。
H组电源插座：配备九孔多功能电源插座,供外接仪器设备使用。
器材配置： （以每实验13台为例）
（一）实验桌（采用钢木结构，静电喷塑工艺）：学生实验桌12张，一桌二座，实验桌外形尺寸为160×70×80cm。桌子中央配置四孔电路插板，电路板注塑而成，表面布有四孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路。元件盒简洁直观，内装电阻、电容、电感、二极管、三极管、场效应管、可控硅等元件来完成原理实验。内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的一体式结构，维修、拆装方便。继电部分训练元器件已装在特制的网孔板上，实训时可任意的装在网孔板上，方便，灵活。电子技能实训项目由二十几套实训电路板和相应元器件来完成。每张操作桌配有一粒胶皮板，保护通用电路板和桌面(如需要在桌上放置电动机、焊接等) 桌子下部是元器件储存柜，放置实验元件、器材、工具等。
（二）、示教控制台：1台示教台，分别控制学生实验台的电源，通用四孔电路板演示屏立在实验台上，尺寸：160×70mm。用于讲解、演示。
（三）、器材配备：
测电笔、扳手、剥线钳、镊子、钢丝钳、尖嘴钳等工具13套，电烙铁及烙铁架13套，指针万用表13只，数字万用表13只，电度表13只，兆欧表13只，钳形表13只，保险盒39只，配电板13块，熔断器39只，拉线开关、圆插座、平灯头各13只，20W日光灯13套，换相开关13只，电阻一批，变压器组件13套，单相电动机13台，三相180W电动机26台，55W直流电机1台，交流接触器52只，组合开关13只，3H铁壳按钮13只，热继电器26只，时间继电器13只，变压器13只，单刀开关13只，三相闸刀13只，信号灯13只，敷铜板13片，13×14套电子技能实训考核组件（包括特制线路板及相应元器件），13套电工、电子实验所需的：电阻，电位器，电容，变压器，二极管，三极管，场效应管，集成，可控硅，传感器，逻辑电平开关，特制通用集成座等，学生凳26张。
实验项目：
电工：
