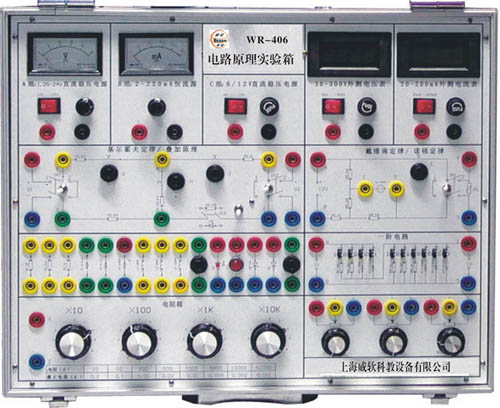

WR-406电路原理实验箱
(单价：2300元/台)
概述：
本实验箱专为“电路原理”适课程而配套设计的。集直流稳压电源、恒流流源、测量仪表、实验电路于一体。能完成电路原理课程12项实验。
技术指标：
工作电源：单相220V±5% 50Hz
外形尺寸：465ｘ400ｘ135（mm）
整机容量：60W
插 件：元器件功能插件采用带防护罩、自锁紧、可叠加插件。
输出电源：直流可调稳压电源 1.25V—24V 0.5A
直流可互换稳压电源 6V、12V 0.5A
连续可调恒流源 0-200mA,调节精度1%。开路短路保护。
外测数字电压表，电流表：三位半数显，0.5级
配有0—99.99KΩ可调电阻箱一只。
面板上印有电路原理图，做实验清晰明了。
实验项目：
1.基本电工仪表的使用与测量误差的计算
2.减小仪表测量误差的方法
3.电路元件伏安特性的测量
4.电位、电压的测定及电路电位图的绘制
5.基尔霍夫定律的验证
6.叠加原理的验证
7.电压源与电流源的等效变换
8.戴维南定理的验证
9.RC一阶电路的响应测试（信号发生器，用户自备）
10.二阶动态电路响应的研究（信号发生器，用户自备）
11.R、L、C元件阻抗特性的测定（信号发生器，用户自备）
12.诺顿定律
|
