产品型号：WR-403

产品单价：5000元/台

产品介绍：

概述

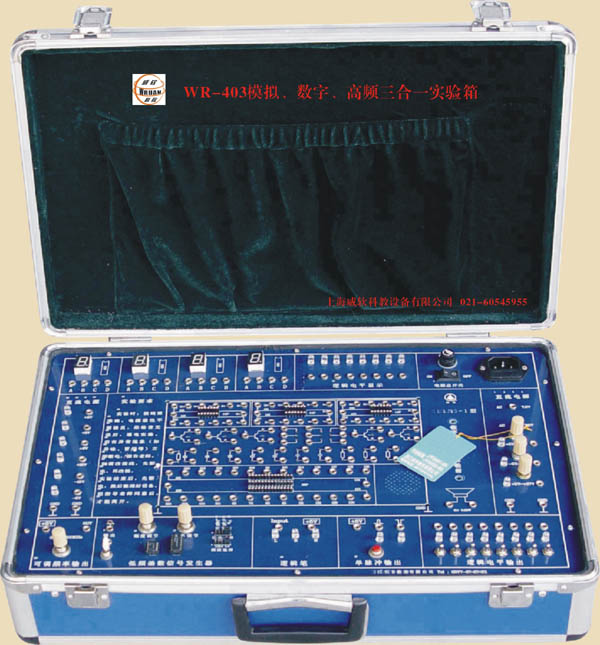

WR-403模拟、数字、高频实验系统是根据我国《模拟电子技术》、《数字电子技术》、《高频电子技术》教学大纲的要求而设计的。该实验箱含电源、信号源、显示器、电路实验区、扩展区等，该实验箱采用独特工艺，表面印有原理图及符号，反面印制导线焊有相应元器件、测试连接部分采用自锁镀金大孔及专用测试点，基本实验电路做成单元式相互独立的模块，根据实验需要可自由选择，并可任意扩展。

1、电源输入： 交流220V±22V，50Hz

2、电源输出： 直流：±5V～±12V可调

              直流：＋5V～＋27V可调

直流：±12V

以上各路输出均有过流保护，自动恢复功能

交流:7.5V×2

3、直流信号源：双路-0.5V～＋0.5V；－5V～＋5V两档连续可调。

4、逻辑电平开关、逻辑电平指示、信号源（0.5-500KHZ）、单次脉冲源、4511译码器电路等。

5、电路实验板：

模电实验板           3  块

    数电实验板           2  块

    高频电路实验板       6  块

































1、单级放大电路

2、两级放大电路

3、负反馈放大电路

4、射极跟随器

5、RC正弦波振荡器

6、共发射极放大电路

7、共集电极放大电路

8、共基极放大电路

9、三极管输入输出特性测试

10、互补对称功率放大器

11、集成加法运算电路

12、集成减法运算电路

13、集成积分运算电路

14、集成微分运算电路

15、比例求和运算电路

16、集成运放一阶有源滤波器

17、电压比较器的研究

18、迟滞比较器

19、波形变换电路

20、有源滤波器

21、集成功率放大器

1、TTL集成逻辑门的参数测试与使用

2、CMOS集成逻辑门的测试

3、门电路的逻辑功能实验

4、常用组合逻辑功能器件的测试

5、数据选择器及其应用

6、血型关系检测电路和表决电路

7、RS触发器的功能与测试

8、JK触发器逻辑功能及主要参数测试

9、移位寄存器的功能测试

10、十进制计数器（CMOS）

11、异步计数器

1、调谐放大器

2、丙类高频功率放大器

3、LC电容反馈式三点式振荡器

4、石英晶体振荡器

5、振幅调制器

6、调幅波信号的解调

7、变容二极管调频振荡器

8、相位鉴频器

9、集成电路（压控振荡器）构成的频率调制器

10、集成电路（锁相环）构成的频率调制器
