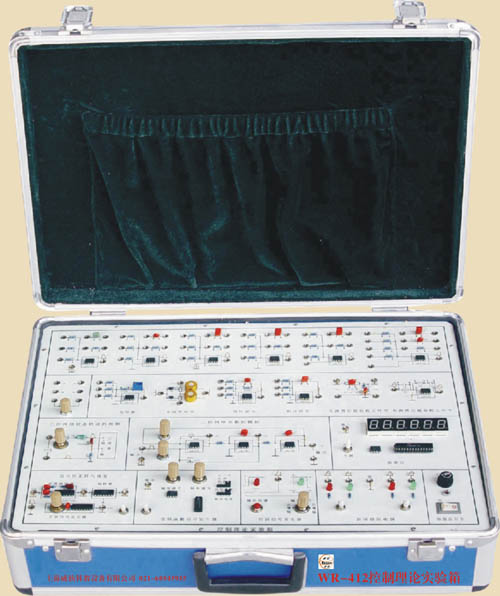

产品型号：WR-412
产品单价：3000元/台
产品介绍：
概述 ：
根据《控制理论》、《计算机控制技术》的教材，并结合教学和实践的需要而精心设计的实验系统。适用于各大中专院校的控制理论、计算机控制技术等专业实验教学。
性能指标
1、电源输入：AC 220V±5% 50Hz
2、工作环境：温度 -10℃～+40℃；相对湿度 < 85% (25℃)海拔 < 4000 m
3、整机容量：< 60W
4、实验箱尺寸：500×350×165 mm
实验箱配备清单
|
序号 |
名称 |
规格 |
数量 |
备注 |
|
1 |
直流稳压电源 |
±15V／0.5A，±5V／0.5A共4路，每路均有短路保护，自动恢复功能 |
1 |
实验箱内 |
|
2 |
信号源 |
阶跃信号发生器和低频函数信号发生器。 |
1 |
实验箱内 |
|
3 |
数显频率计 |
测频范围为0.1HZ～2MHZ。 |
1 |
实验箱内 |
|
4 |
阶跃信号发生器 |
－0．9V～－2．45V可调。 |
1 |
实验箱内 |
|
5 |
典型的控制环节 |
比例环节、惯性环节、积分环节、无源超前滞后校正环节、有源超前滞后校正环节、 微分、延迟等各种典型电路 |
1 |
实验箱内 |
|
6 |
自由布线区 |
6块小电路可以组合成比例、（比例）积分、（比例）微分、惯性等参数不同的典型电路，可根据参数需要自由组合成小型模拟控制电路。 |
1 |
实验箱内 |
|
7 |
实验导线 |
可迭加 |
1 |
一套40条 |
|
8 |
实验指导书 |
|
1 |
|
|
9 |
电源线 |
|
1 |
|
实验项目
1、控制系统典型环节的模拟实验
2、一阶系统的时域响应及参数测定
3、二阶系统的瞬态响应分析
4、三阶系统的瞬态响应及稳定性分析
5、PID控制器的动态性能
6、自动控制系统的动态校正
7、典型环节频率特性的测试
8、线形系统频率特性的测试
9、信号的采样与恢复
10、典型非线性环节的模拟实验
11、非线性系统的相平面分析
12、二阶网络状态轨迹的显示
|
