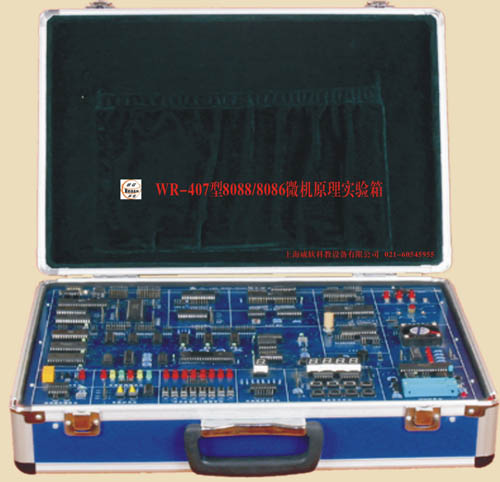

产品型号：WR-407
产品单价：4600元/台
产品介绍：
概述
WR-407微机原理及接口技术教学实验系统是为满足各大专院校进行“微机原理及接口技术” 和“微机控制应用”等课程的实验教学而精心推出的具有开放式结构的实验教学装置。系统全面支持“微机原理及接口”、“微机控制应用”等课程的开放式实验教学，还可扩展构成“计算机控制技术 ”实验教学系统。
一、系统功能特点
1．完善的微机接口技术及微机控制应用实验教学平台
系统以PC微机为操作台，通过串口方式相连接。系统提供了标准PC总线和各种常用外围接口芯片及控制应用部件，如8251串口、8253定时/计数器、8255并口、8259中断、8259中断级连、8237DMA传送、A/D、D/A转换、存贮器扩展、键盘输入及LED显示、二进制开关输入及发光管显示、电子发声器、步进电机、直流电机，从而全面支持“微机接口技术”及“微机控制应用”的各项实验内容。
2．对实验设计具有良好的开放性，增强学生综合设计能力
实验系统所具有的硬软件结构对用户的实验设计具有良好的开放特性，系统总线及各种外围接口器件都可由用户来操作连接，所有接口包括8259、8237都可由用户进行重新初始化设计和操作，从而极大地提高了学生的实际操作能力，避免了单纯验证式实验方式的弊病。
3．采用排线连接方式，提高了实验效率
硬件实验连线采用排线连接方式，构造实验电路简明快捷，并提高了连线的可靠性。它既能够充分锻炼学生的实际动手和操作能力，又保证了极高的实验效率和成功率，使学生可把注意力集中在硬软件设计和调试过程中。
4．优异的编程调试操作界面
5．系统提供了PC虚拟示波器功能，可用于观察和测量实验中的输出信号。
6. 系统提供了标准PC总线接口插座，可支持总线的扩展实验。
7. 系统提供了EPROM编程器，可对EPROM2732-27512快速编程。
实验项目
16位微机原理实验
1、数据传送实验 2、数码转换实验
3、运算类程序实验 4、分支程序实验
5、循环程序实验 6、排序程序实验
7、子程序实验 8、显示程序实验
微机接口技术实验
1、8259 中断控制器实验 2、8255 并行接口实验
（1）单一中断源实验 （1）方式0 实验
（2）优先级、嵌套中断实验 （2）方式1 实验
（3）级连方式实验
3、8253 定时/计数器实验 4、8237DMA传送实验
5、8251串行通讯接口实验
6、串行通讯应用实验
（1）双机通讯实验
（2）串口自发自收实验
7、A/D转换实验 8、D/A转换实验
9、存贮器扩展实验 10、键盘与LED显示实验
11、继电器实验 12、竞赛抢答器实验
13、交通灯实验
微机控制应用实验
1．步进电机控制实验 2．直流电机闭环调速实验
|
