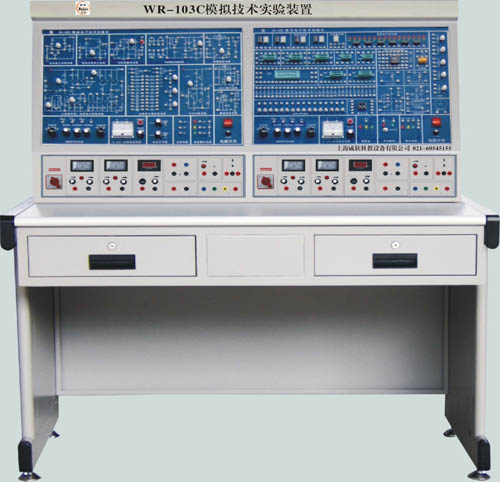

产品型号:WR-103C
产品单价:12000元/台
产品介绍:
结构与WR-103B电子技术综合实验装置一样,功能为两块WR-103B中的模拟电路实验板,两组学生可同时进行模拟电路实验。能完成WR-103B中相应的模拟电路实验内容。
2 结构与性能
2.1 尺寸:155*70*1300(mm)
2.2 工作电源:220V/50Hz
2.3 安全保护:电流型漏电断路器 、电压型漏电保护器
2.4 模拟电路实验部分:
1.可调直流稳压电源:0-30V/1.5A连续可调,自动换档,自动过载保护自动恢复功能。
2.固定直流稳压电源:正5伏/3A;正负12伏/1A
3.交流电源:9伏、18伏、双9伏。
4.函数信号发生器:波形:正弦波、三角波、方波;频率范围:5Hz-550KHz连续可调。输出幅度:正弦波大于0-10Vp-p。
5.频率计:测量范围:1Hz-8MHz;6位数显;自动换档;输入阻抗不小于1MΩ/20PF;灵敏度:〈80mV
6.数字交直流毫伏表:三位半数显,测试范围2mV-200V(有效值),琴键开关切换,0.5级精度。
7.直流信号源:双组-1V-+1V输出。
8.实验板上设有单管、多管、差动放大电路;集成运放实验电路;分立、集成功率放大电路、场效应管放大电路、可控硅整流实验电路、串联、集成稳压实验电路等。
3 主要配置(学校自备双踪示波器)
1、实验桌 、凳子
2、实验台
3、数字万用表
实验项目
1、常用仪器的使用
2、二极管特性的简单测试
3、晶体三极管输入、输出特性的测试
4、晶体管单管放大器
5、两极放大电路
6、负反馈放大电路
7、射极跟随器
8、场效管放大电路
9、差分放大电路
10、RC正弦波震荡器
11、LC正弦波震荡器
12、运算放大器参数的测试
13、集成运放的比例求和运算电路
14、集成运放的积分与微分电路
15、集成运放的电压比较器电路
16、集成运放的波形发生电路
17、集成运放的有源滤波器电路
18集成功效放大器
19、OTL功率放大器
20、集成稳压器
21、串联稳压电路
|
