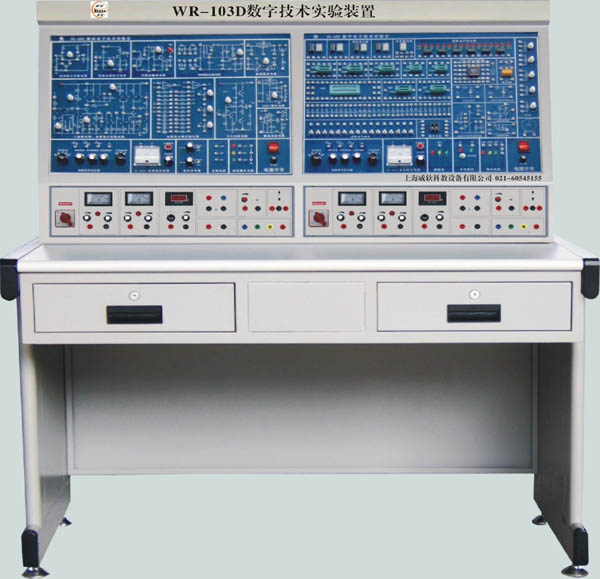

品型号：WR-103D
产品单价：12000元/台
产品介绍：
结构与WR-103B电子技术综合实验装置一样，功能为两块WR-103B中的数字电路实验板，两组学生可同时进行数字电路实验。能完成WR-103B中相应的数字电路实验内容。
2 结构与性能
2．1 尺寸：155*70*1300（mm）
2．2 工作电源：220V/50Hz
2．3 安全保护：电流型漏电断路器 、电压型漏电保护器
2．4 数字电路实验部分：
1．可调直流稳压电源：0-30V/1.5A连续可调，自动换档，自动过载保护自动恢复功能。
2．固定直流稳压电源：正5伏/3A；正负12伏/1A
3．函数信号发生器：波形：正弦波、三角波、方波；频率范围：5Hz-550KHz连续可调。输出幅度：正弦波大于0-10Vp-p。
4．频率计：测量范围：1Hz-8MHz；6位数显；自动换档；输入阻抗不小于1MΩ/20PF；灵敏度：〈80mV
5．逻辑笔、单次脉冲源。
6．实验板上设有逻辑电平关、逻辑电平指示器、8421译码器、拨码开关；40脚、16脚、14脚、8脚高可靠活动集成插座、Lattice公司的CPLD ispLSI1016；实验用电阻器、电容器、电位器、继电器；部分实验电路等
7．配Lattice公司的CPLD程序下载器
3 主要配置（学校自备双踪示波器）
1、实验桌 、凳子
2、实验台
3、数字万用表
实验项目:
1、晶体管开关特性、限幅器与钳位器
2、TTL集成逻辑门的逻辑功能与参数测试
3、COMS集成逻辑门的逻辑功能与参数测试
4、集成逻辑电路的连接和驱动
5、组合逻辑电路实验
6、译码器及其应用
7、数据选择器及其应用
8、触发器及其应用
9、计数器及其应用
10、移位寄存器及其应用
11、脉冲分配器及其应用
12、自激多谐振荡器
13、单稳态触发器与施密特触发器
14、555时基电路及其应用
15、D／A、A/D转换器
16、电子秒表
17、智力竞赛抢答装置
18、数字频率计
19、Lattice ispLSI1016 CPLD可编程逻辑实验
