一、概述： 单价:6000元/台

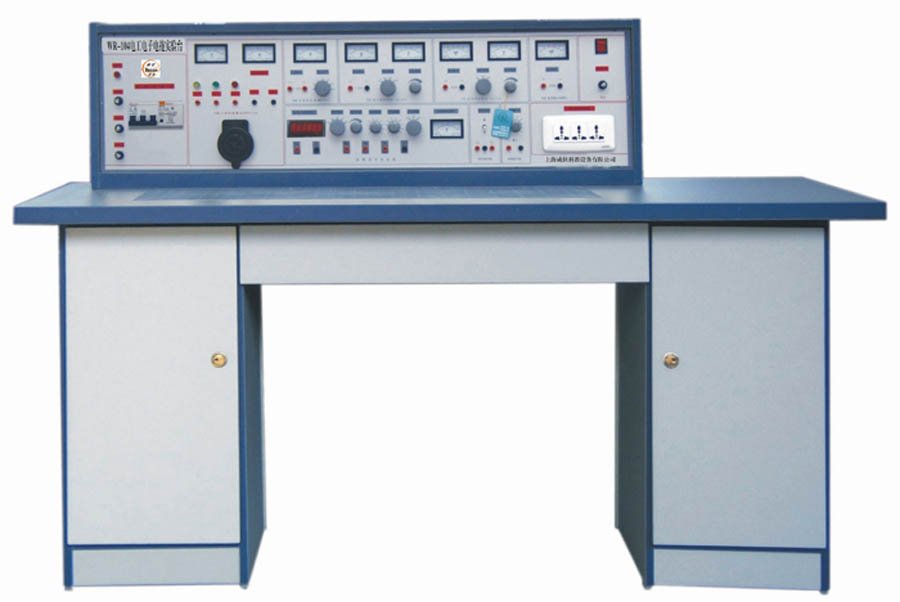

WR-104A型电工电子电拖实验室成套设备是根据职业学校、技工学校、中等专业学校的电工技术基础、电工技能训练、电子学、电力拖动等有关教学实验大纲的要求而设计的。该设备采用插件式实验方式，将实验元器件做成插件，表面印有原理图，下面焊有相应的元器件。在专用的电路板上以原理图方式直观方便的搭出所需实验电路。是理论学习、实验验证、技能训练为一体的现代化电学实验室成套设备。
二、功能与结构
工作电源：50Hz，AC380V士38V
规格mm：1600×700×1070
电源参数:
A组：三相四线380V及地线。
B组：交流电压3V、6V、9V、18V、双9V。电流1.5A。
C组、D组：直流稳压0V~30V连续可调，电流1.5A与电流0.5A。
D组：直流稳压5V，电流0.5A。
E组: 单相交流市电输出,供外接仪器设备用函数信号发生器。
信号发生器: 波形:正弦波、三角波、矩形波。
频率范围：5Hz-550KHz
输出衰减：正形波：0dB、20dB、40dB，幅度连续细调。
数显频率计：测量范围：1Hz-8MHz；6位LED数显；自动换档，灵敏度：〈80mV
单次脉冲信号源：正、负脉冲TTL电平输出。
音频放大器：Vi≥10mV,P≥0.5W，用于放大电路扩音。
专用实验电路板（注塑成型），其参数如下：
（1）接触电阻≤0.02欧 （2）耐压电压≥2500V
（3）绝缘电阻≥50兆欧 （4）插拔次数≥10000次
学生实验桌：
一桌为两座，桌的左右各有一个柜，柜中存放元器件及贮存板，中间抽屉存放工具、万用表、导线等；实验台控制面板采用金属双面喷塑；桌面周边采用2mm厚的兰色PVC塑料带热熔胶封边，外观美观、坚固、耐用。
三、器材配置
主控台1台（用于实验演示和控制学生电源）,学生台12台,塑料凳25张,MF－500型万用表13只, 数字万用表DT890B+13只、兆欧表13只、13套尖嘴钳、剥线钳、螺丝刀（一字、十字）、剪刀、活动扳手等工具、13套电路实验用的电阻器、电容器、电感器、变压器、晶体管、集成运放、数字集成、可控硅、传感器及元件插座、接插件、元件储存板等。180W三相电动机14台、10A380V交流接触器52只、时间继电器13只、热继电器26只、行程开关52只、2H控制按扭26只、BK50变压器13只、降压电阻26只、倒顺开关13只、三相闸刀26只、电线、接线端子等元器件。
用户自备实验器材：
双踪示波器，晶体毫伏表。
四、实验项目
电工：
