床身是用高硬度工程塑料精制而成，它有两个组合面和牢固的横向十字筋组成，床身震动低，比较硬。两个精密注塑的V型导轨是通过精密磨削加工的，拖板和尾架各用一个精密导轨。

床头箱是由高硬度、彩色透明有机玻璃精制布成，用六颗螺钉固定在床身上。在床头箱内，主轴是安装在两个向心滚珠轴上，主轴内有一个Φ40mm的孔，主轴头部有一个法兰盘和三爪卡盘。

大拖板是用高硬度工程塑料精制而成，滑动部分采用光滑磨削，它与床身三角筋之间的配合无间隙，下部的滑动部分能够简单而又方便地调整。横拖板安装在大拖板上，能够在大拖板上滑动，并能够通过镶条调整与大拖板燕尾之间的间隙。

尾架通过旋紧底板吊紧螺钉锁紧在床身三角筋上，尾架内有一个带有莫氏3号锥度孔，旋转安装在尾架未端的手轮，尾架套筒就能移动。尾架套筒在行程范围内的任何位置，锁紧手柄能将其锁紧。旋转尾架体每一边的偏置螺钉，可以实现尾架侧母线的调整。

主传动是用安装在车床床头箱内的三相异步电机的旋转，通过三角皮带轮带动主轴旋转。从皮带轮端看，主电机顺时针通过三角皮带轮带动主轴旋转。从皮带轮端看，主电机顺时针方向旋转（既从尾架端部来看，主轴旋转必须是逆时针方向）。当电机反转时，变换一下三相线中的任意二根既可。电气设备安装在主轴箱与床头箱后面，通过一个隔离的绝缘体来供电。根据电动机的电压、功率、频率，正确安装在动力源上。







● 控制轴数：二轴+主轴变频控制。

● 6”液晶屏显示，320*240点阵，全屏幕菜单。

● 脉冲当量：X：0.005----Z：0.01mm

● 编程范围：-9999.999~+9999.999mm

● 快进速度：3000m/min(0.01mm当量)

● 程序容量：电子盘128K，可存储30个程序。

● 插补：直线，圆弧，公、英制直/锥、多头/单头螺纹。

● 程序管理功能：编辑标准ISO代码，G、M、S、F、T， 串行输入/输出，更名，删除等。

● 操作功能：自动、手动、点动、MDI、回参考点，单 段，坐标及间补记忆，，任间段启动

● 参数：刀具参数，间隙补偿，系统参数，加工起始点记忆及恢复，刀具半径长度补偿，刀偏补偿。

● 图形：在XOZ平面内显示基本符合制图标准的切削过程校对编程程序是否正确，然后进行加工。

● 输入/输出：①主轴：0---+5V模拟量。

                          ②串行口：RS232C异步串行口

                          ③主轴编码器：全光隔及四倍频处理。

● 系统硬件构成：①采用华科总线式结构，高速微处理器D70208H(NEC公司生产的工控用通用CPU)



              ③内置固定式PLC











         床身是用高硬度工程塑料精制而成，它有两个组合面和牢固的横向十字筋组成，床身震动低，比较硬。主轴箱在前面的方形导轨上来回移动。主轴箱的滑动板上有两颗调节螺丝。用来调节它与方形导轨的间隙。床身内空，有平衡重锤和电线穿过。

        工作台是由高硬度、彩色透明有机玻璃精制布成，有三条T形槽，可用来装夹螺丝。在工作台下面装有丝杆，它由左面的步进电机带动。它与义底盘用燕尾槽配合，用两颗调节螺丝来调节间隙 。



       主轴旋转是用安装在主轴箱上的三相异步电机带动，通过变频器带动主轴无级变速。当电机反转时，变换一下三相线中的任意二根既可。电气设备安装在垂直床身的两侧面，通过一个隔离的绝缘体来供电。根据电动机的电压、功率、频率，正确安装在动力源上。

1、WR125型数控铣床是设计精巧的经济型教学数控铣床，配备高可靠性的WA—21MK数控系统。根据人体工程学原理，采用机电一体化方式设计，造型美观，操作简便，效率高，可以完成平面、键槽、圆弧、球面、斜面等各种工件铣削。所以它特别适合于教学事业。

2、本机床Z向、Y向、X向进给丝杆均采用金属丝杆和铸铁螺母配合，混合式步进电机驱动，定位精度高，转矩大，主轴采用进口变频调速器，可实现无级调速。

3、WR125型数控铣床加工的主要对象有：进口或国产的有机玻璃、硬质工程塑料、纯塑料、石蜡制品等。

4、该机床与编程模拟器配合，特别适合于高等院校，中等专业学校及各级职业技术学校的机电一体化实验室装备，进行数控机床编程，数控原理CAD/CAM等专业课程的数控实验与培训。

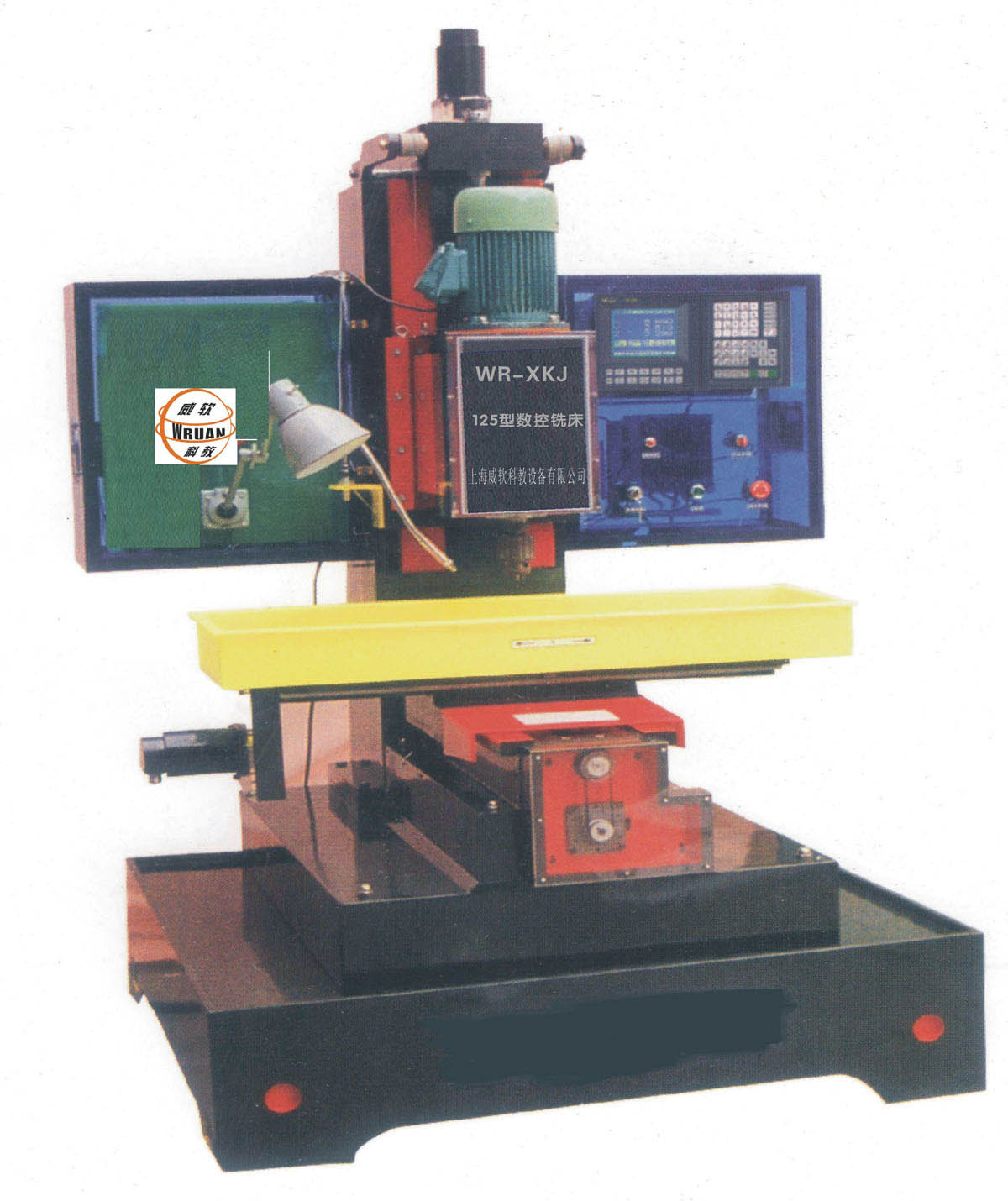

         WR-XKJ125数控铣床

       一、特点：

        本机床为立式数控铣床，配备WA－21MK型数控系统，能实现三座标联动，演示铣、钻等基本切削运动。并能加工塑料、石蜡、有机玻璃等零件制品，进行平面或立体加工。实现教学/生产两用。系统可与若干台数控车/铣床PLC编程模拟器联网。

        该机床在设计上采用立式结构，方形导轨，金属丝杆，所有导轨均采用硬质工程塑料制作。机床主轴采用变频器实现无级变速。

1、该机床可以装备高等院校，中等专业学校及各级职业技术学校的机电一体化实验室装备。

2、该机床可以用于数控机床、数控编程、数控原理CAD/CAM等专业课程的数控实验与培训。等专业课程的教学实验与培训。

3、适合于科研、企业用于加工小型的形状复杂的凸轮、样板、模具等。

       ●控制轴数：四轴+主轴变频控制

       ●联动轴数：三轴三联动

       ●6”液晶显示：中文提示/全屏幕提示

       ●RS232接口通讯，全光电隔离，抗干忧性强

       ●直线、圆弧、螺旋线插补，立体图形模拟显示，动态图形跟踪

       ●编程方式：标准ISO代码，G、M、F、S、T，键盘/DNC串行口



●零件程 序存储容量：56K（约3000段程序）
